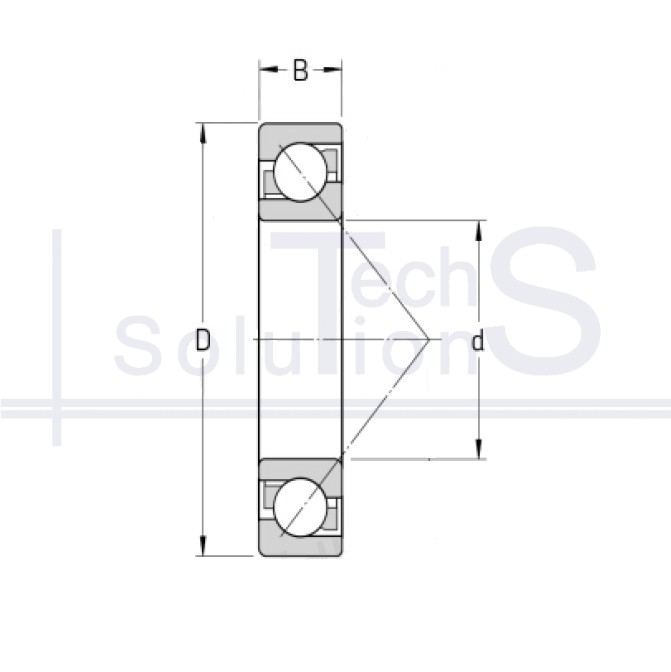

Łożysko kulkowe skośne 7316 ACM CT 80 × 170 × 39 mm
Charakterystyka
7316 ACM CT
- Oznaczenie
- 7316 ACM
- Producent
- CT
- Średnica wewnętrzna d
- 80 mm
- Średnica zewnętrzna D
- 170 mm
- Szerokość B
- 39 mm
- Nośność dynamiczna C
- 139 kN
- Nośność statyczna C0
- 109 kN
- Waga
- 4,2 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowo-osiowe
Krótko o produkcie
7316 ACM: łożysko kulkowe skośne marki CT. Średnica wewnętrzna d 80 mm, średnica zewnętrzna D 170 mm, szerokość B 39 mm. Nośność dynamiczna C 139 kN, nośność statyczna C0 109 kN, masa 4,2 kg.
Kąt działania pozwala przenosić obciążenie złożone: promieniowe razem z osiowym. Łożysko jednorzędowe przenosi obciążenie osiowe tylko w jednym kierunku, dlatego montuje się je parami lub w zestawach.
Gdzie się stosuje
Wrzeciona obrabiarek w zestawach DB, DF i DT, wały pomp odśrodkowych i sprężarek, przekładnie ślimakowe, elektrowrzeciona. Kąt 15° wybiera się pod wysokie obroty, a 40° pod obciążenie osiowe.
Kiedy nie stosować
Nie stosować pojedynczo zamiast łożyska kulkowego poprzecznego: obciążenie osiowe przenosi tylko w jednym kierunku, a siła przeciwna rozsuwa pierścienie, elementy toczne wychodzą z bieżni i węzeł rozpada się w trakcie pracy. Nie stosować zamiast łożyska stożkowego przy udarowym obciążeniu osiowym: punktowy styk kulki daje niższą nośność statyczną C0, na bieżniach zostają wgniecenia, po czym węzeł hałasuje i bije niezależnie od jakości smaru.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
