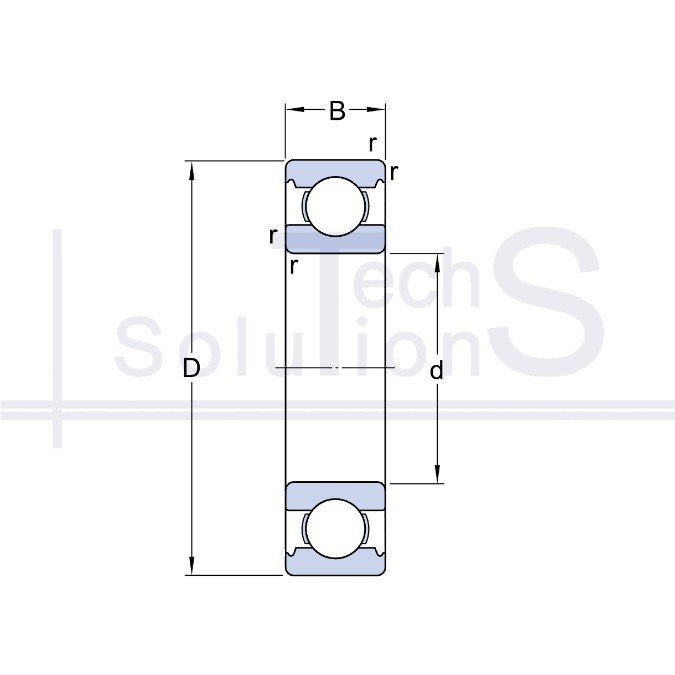

Łożysko kulkowe poprzeczne 6316 M/C3VL0241 SKF 80 × 170 × 39 mm
Charakterystyka
6316 M/C3VL0241 SKF
- Oznaczenie
- 6316 M/C3VL0241
- Producent
- SKF
- Średnica wewnętrzna d
- 80 mm
- Średnica zewnętrzna D
- 170 mm
- Szerokość B
- 39 mm
- Nośność dynamiczna C
- 124 kN
- Nośność statyczna C0
- 86,5 kN
- Prędkość graniczna
- 7 500 obr/min
- Prędkość nominalna
- 8 500 obr/min
- Waga
- 4,17 kg
- Promień fazy r
- 2,1 mm
- Luz promieniowy
- C3
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
- Komentarz
- Koszyk stalowy
Krótko o produkcie
6316 M/C3VL0241: łożysko kulkowe poprzeczne marki SKF. Średnica wewnętrzna d 80 mm, średnica zewnętrzna D 170 mm, szerokość B 39 mm. Nośność dynamiczna C 124 kN, nośność statyczna C0 86,5 kN, prędkość graniczna 7500 obr/min, masa 4,17 kg.
Przenosi obciążenie promieniowe oraz w pewnym stopniu osiowe w obu kierunkach. Najczęściej stosowany typ łożyska: niski moment tarcia i wysoka prędkość graniczna.
Kosz mosiężny
Gdzie się stosuje
Podpory wirników silników elektrycznych, wały wentylatorów i pomp odśrodkowych, wały pośrednie przekładni walcowych, krążniki przenośników. Czyli węzły, w których wał jest sztywny, współosiowość podpór zapewniają obrobione gniazda w korpusie, a obciążenie jest umiarkowane i głównie promieniowe.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego tam, gdzie składowa osiowa działa stale: kulka przesuwa się na krawędź bieżni, krawędź ścina strefę styku i bieżnia łuszczy się długo przed obliczeniową trwałością. Nie stosować zamiast łożyska baryłkowego na niewspółosiowych podporach: dopuszczalne wychylenie głębokiej bieżni liczy się w minutach kątowych, a nie w stopniach, więc ugięty wał zakleszczy łożysko.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
