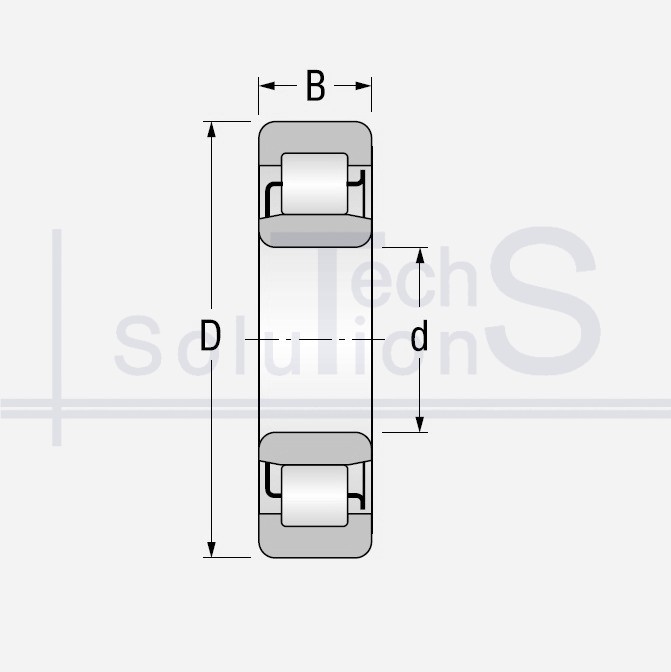

Łożysko walcowe poprzeczne NU316 CT 80 × 170 × 39 mm
Charakterystyka
NU316 CT
- Oznaczenie
- NU316
- Producent
- CT
- Średnica wewnętrzna d
- 80 mm
- Średnica zewnętrzna D
- 170 mm
- Szerokość B
- 39 mm
- Nośność dynamiczna C
- 300 kN
- Nośność statyczna C0
- 290 kN
- Prędkość graniczna
- 5 000 obr/min
- Prędkość nominalna
- 4 300 obr/min
- Waga
- 3,95 kg
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
NU316: łożysko walcowe poprzeczne marki CT. Średnica wewnętrzna d 80 mm, średnica zewnętrzna D 170 mm, szerokość B 39 mm. Nośność dynamiczna C 300 kN, nośność statyczna C0 290 kN, prędkość graniczna 5000 obr/min, masa 3,95 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
