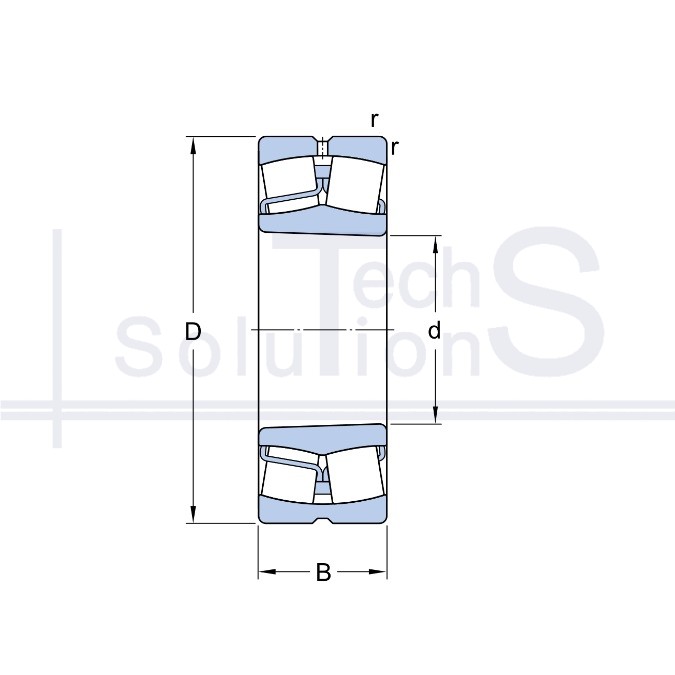

Łożysko baryłkowe poprzeczne 22206 EK/C3 SKF 30 × 62 × 20 mm
Charakterystyka
22206 EK/C3 SKF
- Oznaczenie
- 22206 EK/C3
- Producent
- SKF
- Średnica wewnętrzna d
- 30 mm
- Średnica zewnętrzna D
- 62 mm
- Szerokość B
- 20 mm
- Nośność dynamiczna C
- 66,1 kN
- Nośność statyczna C0
- 60 kN
- Prędkość graniczna
- 14 000 obr/min
- Prędkość nominalna
- 10 000 obr/min
- Waga
- 0,29 kg
- Promień fazy r
- 1 mm
- Luz promieniowy
- C3
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Stożkowe
Krótko o produkcie
22206 EK/C3: łożysko baryłkowe marki SKF. Średnica wewnętrzna d 30 mm, średnica zewnętrzna D 62 mm, szerokość B 20 mm. Nośność dynamiczna C 66,1 kN, nośność statyczna C0 60 kN, prędkość graniczna 14 000 obr/min, masa 0,29 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
