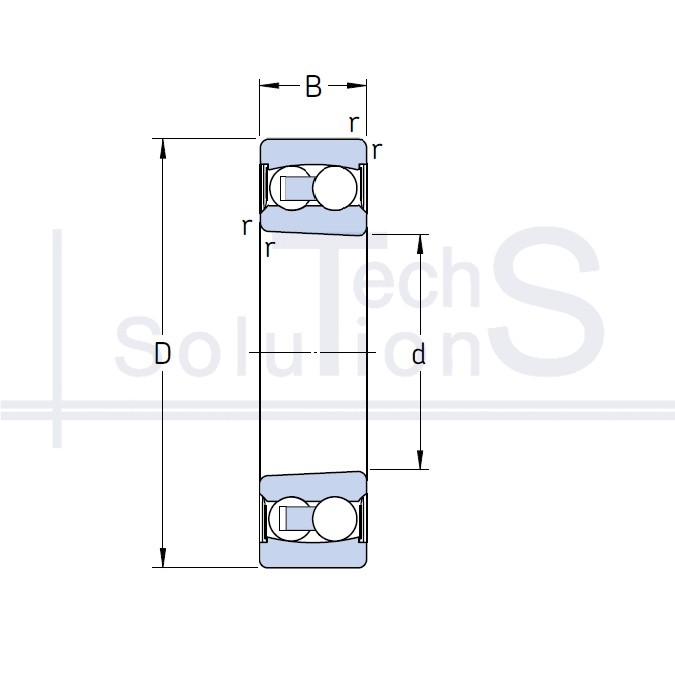

Łożysko kulkowe samonastawne 2206 E-2RS1KTN9/C3 SKF 30 × 62 × 20 mm
Charakterystyka
2206 E-2RS1KTN9/C3 SKF
- Oznaczenie
- 2206 E-2RS1KTN9/C3
- Producent
- SKF
- Średnica wewnętrzna d
- 30 mm
- Średnica zewnętrzna D
- 62 mm
- Szerokość B
- 20 mm
- Nośność dynamiczna C
- 15,6 kN
- Nośność statyczna C0
- 4,65 kN
- Prędkość graniczna
- 7 500 obr/min
- Uszczelnienie
- Stykowe uszczelnienie z obu stron
- Waga
- 0,26 kg
- Promień fazy r
- 1 mm
- Luz promieniowy
- C3
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Stożkowe
Krótko o produkcie
2206 E-2RS1KTN9/C3: łożysko kulkowe samonastawne marki SKF. Średnica wewnętrzna d 30 mm, średnica zewnętrzna D 62 mm, szerokość B 20 mm. Uszczelnienie: stykowe z obu stron. Nośność dynamiczna C 15,6 kN, nośność statyczna C0 4,65 kN, prędkość graniczna 7500 obr/min, masa 0,26 kg.
Kulista bieżnia pierścienia zewnętrznego pozwala pierścieniowi wewnętrznemu z kulkami wychylać się względem zewnętrznego, więc łożysko kompensuje niewspółosiowość wału względem korpusu. Moment tarcia jest niższy niż w łożysku baryłkowym, nośność mniejsza.
Gdzie się stosuje
Wały transmisyjne i napędowe na trzech i więcej podporach, wentylatory, maszyny włókiennicze i rolnicze, przenośniki, w których obudowy przykręca się do spawanej ramy bez wspólnej obróbki gniazd. Moment tarcia jest niższy niż w łożysku baryłkowym, więc przy długiej pracy podpora mniej się nagrzewa.
Kiedy nie stosować
Nie stosować zamiast łożyska baryłkowego w obciążonym węźle: punktowy styk kulek daje kilkakrotnie niższą nośność C, a trwałość spada z trzecią potęgą stosunku C/P. Dwa razy za mała nośność to osiem razy krótsza trwałość. Nie stosować zamiast sztywnego łożyska kulkowego tam, gdzie potrzebna jest sztywność kątowa: pierścień zewnętrzny nie ustala kąta pochylenia wału i węzeł zachowuje się jak przegub, przez co cierpią sąsiednie zazębienia i uszczelnienia. Nie stosować, gdy na łożysko działa obciążenie osiowe.
