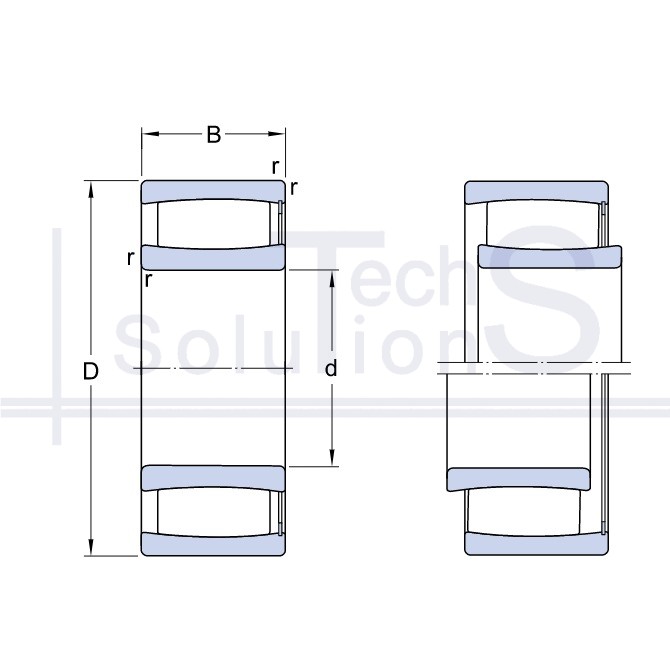

Toroidalne wałeczkowe C 2206 V SKF 30 × 62 × 20 mm
Charakterystyka
C 2206 V SKF
- Oznaczenie
- C 2206 V
- Producent
- SKF
- Średnica wewnętrzna d
- 30 mm
- Średnica zewnętrzna D
- 62 mm
- Szerokość B
- 20 mm
- Nośność dynamiczna C
- 76,5 kN
- Nośność statyczna C0
- 71 kN
- Prędkość graniczna
- 6 000 obr/min
- Waga
- 0,29 kg
- Promień fazy r
- 1 mm
- Elementy toczne
- Toroidalne wałeczkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
C 2206 V: łożysko toroidalne marki SKF. Średnica wewnętrzna d 30 mm, średnica zewnętrzna D 62 mm, szerokość B 20 mm. Nośność dynamiczna C 76,5 kN, nośność statyczna C0 71 kN, prędkość graniczna 6000 obr/min, masa 0,29 kg.
Długie, wypukłe wałeczki na toroidalnych bieżniach: kompensuje zarówno niewspółosiowość, jak i przesunięcie osiowe wału wewnątrz łożyska, nie przenosząc dodatkowego obciążenia na podporę.
Gdzie się stosuje
Podpora swobodna długich wałów, które wydłużają się od ciepła: cylindry suszące maszyn papierniczych, wentylatory, bębny przenośników, walce, napędy z dużym rozstawem podpór. Pierścień zewnętrzny może przy tym być osadzony w korpusie ciasno.
Kiedy nie stosować
Nie przenosi obciążenia osiowego, dlatego nie może być podporą ustalającą i nie zastępuje łożyska baryłkowego. Na wale musi być druga podpora, która ustala wał osiowo.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
