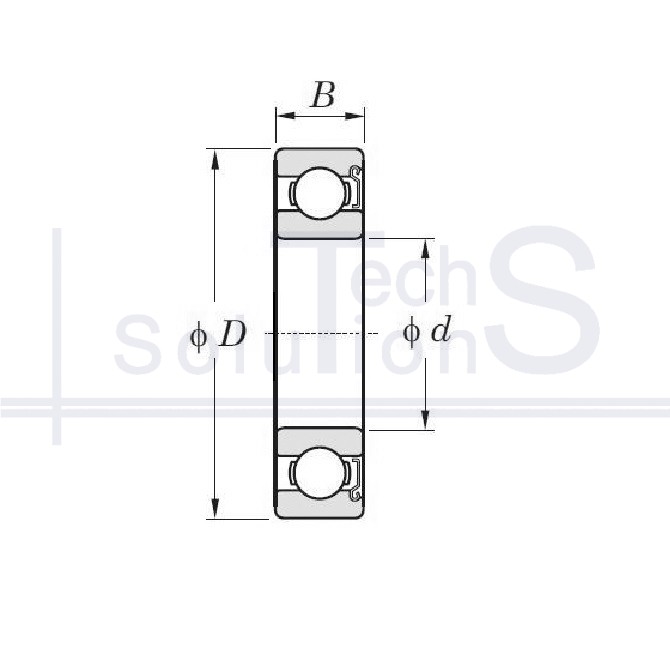

Łożysko kulkowe poprzeczne 6204 Z CT 20 × 47 × 14 mm
Charakterystyka
6204 Z CT
- Oznaczenie
- 6204 Z
- Producent
- CT
- Średnica wewnętrzna d
- 20 mm
- Średnica zewnętrzna D
- 47 mm
- Szerokość B
- 14 mm
- Nośność dynamiczna C
- 13,5 kN
- Nośność statyczna C0
- 6,55 kN
- Prędkość graniczna
- 20 000 obr/min
- Prędkość nominalna
- 32 000 obr/min
- Uszczelnienie
- Metalowe uszczelnienie z jednej strony
- Waga
- 0,11 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
- Oznaczenie ISO
- 60204 (6204 Z)
Krótko o produkcie
6204 Z: łożysko kulkowe poprzeczne marki CT. Średnica wewnętrzna d 20 mm, średnica zewnętrzna D 47 mm, szerokość B 14 mm. Uszczelnienie: metalowe z jednej strony. Nośność dynamiczna C 13,5 kN, nośność statyczna C0 6,55 kN, prędkość graniczna 20 000 obr/min, masa 0,11 kg.
Przenosi obciążenie promieniowe oraz w pewnym stopniu osiowe w obu kierunkach. Najczęściej stosowany typ łożyska: niski moment tarcia i wysoka prędkość graniczna.
Gdzie się stosuje
Podpory wirników silników elektrycznych, wały wentylatorów i pomp odśrodkowych, wały pośrednie przekładni walcowych, krążniki przenośników. Czyli węzły, w których wał jest sztywny, współosiowość podpór zapewniają obrobione gniazda w korpusie, a obciążenie jest umiarkowane i głównie promieniowe.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego tam, gdzie składowa osiowa działa stale: kulka przesuwa się na krawędź bieżni, krawędź ścina strefę styku i bieżnia łuszczy się długo przed obliczeniową trwałością. Nie stosować zamiast łożyska baryłkowego na niewspółosiowych podporach: dopuszczalne wychylenie głębokiej bieżni liczy się w minutach kątowych, a nie w stopniach, więc ugięty wał zakleszczy łożysko.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
