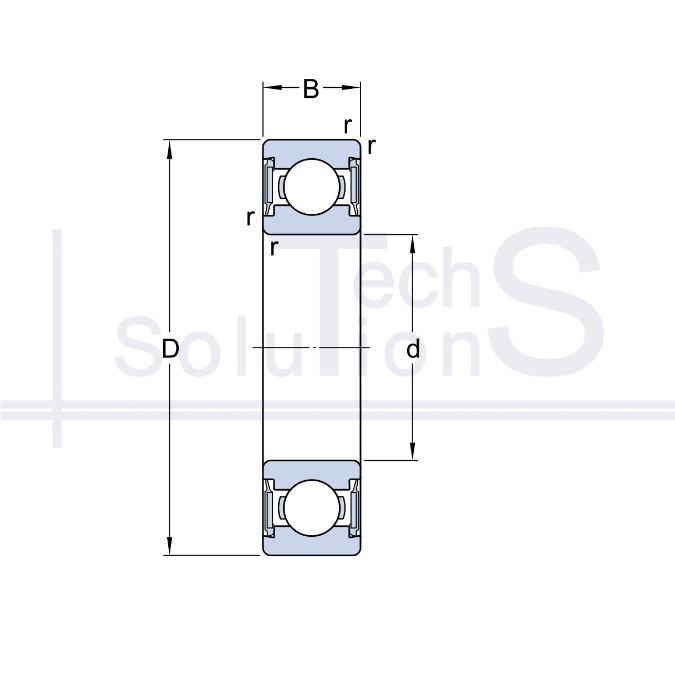

Łożysko kulkowe poprzeczne W 6204 2RS1 SKF 20 × 47 × 14 mm
Charakterystyka
W 6204 2RS1 SKF
- Oznaczenie
- W 6204 2RS1
- Producent
- SKF
- Średnica wewnętrzna d
- 20 mm
- Średnica zewnętrzna D
- 47 mm
- Szerokość B
- 14 mm
- Nośność dynamiczna C
- 12,5 kN
- Nośność statyczna C0
- 6,55 kN
- Prędkość graniczna
- 10 000 obr/min
- Uszczelnienie
- Stykowe uszczelnienie z obu stron
- Waga
- 0,105 kg
- Promień fazy r
- 1 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
- Materiał
- Stal nierdzewna
Krótko o produkcie
W 6204 2RS1: łożysko kulkowe poprzeczne marki SKF. Średnica wewnętrzna d 20 mm, średnica zewnętrzna D 47 mm, szerokość B 14 mm. Uszczelnienie: stykowe z obu stron. Nośność dynamiczna C 12,5 kN, nośność statyczna C0 6,55 kN, prędkość graniczna 10 000 obr/min, masa 0,105 kg.
Przenosi obciążenie promieniowe oraz w pewnym stopniu osiowe w obu kierunkach. Najczęściej stosowany typ łożyska: niski moment tarcia i wysoka prędkość graniczna.
Gdzie się stosuje
Podpory wirników silników elektrycznych, wały wentylatorów i pomp odśrodkowych, wały pośrednie przekładni walcowych, krążniki przenośników. Czyli węzły, w których wał jest sztywny, współosiowość podpór zapewniają obrobione gniazda w korpusie, a obciążenie jest umiarkowane i głównie promieniowe.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego tam, gdzie składowa osiowa działa stale: kulka przesuwa się na krawędź bieżni, krawędź ścina strefę styku i bieżnia łuszczy się długo przed obliczeniową trwałością. Nie stosować zamiast łożyska baryłkowego na niewspółosiowych podporach: dopuszczalne wychylenie głębokiej bieżni liczy się w minutach kątowych, a nie w stopniach, więc ugięty wał zakleszczy łożysko.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
