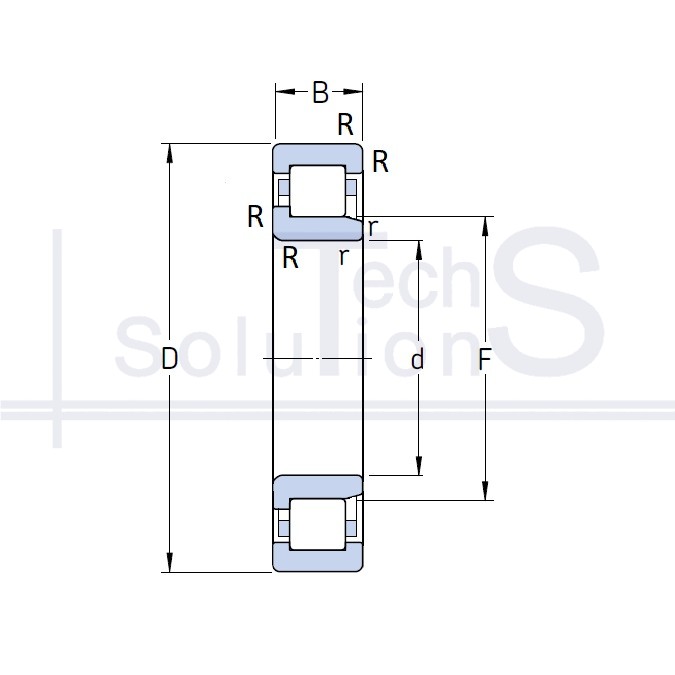

Łożysko walcowe poprzeczne NJ 202 ECP SKF 15 × 35 × 11 mm
Charakterystyka
NJ 202 ECP SKF
- Oznaczenie
- NJ 202 ECP
- Producent
- SKF
- Średnica wewnętrzna d
- 15 mm
- Średnica zewnętrzna D
- 35 mm
- Szerokość B
- 11 mm
- Nośność dynamiczna C
- 12,5 kN
- Nośność statyczna C0
- 10,2 kN
- Prędkość graniczna
- 26 000 obr/min
- Prędkość nominalna
- 22 000 obr/min
- Waga
- 0,048 kg
- Promień fazy r
- 0,6 mm
- Elementy toczne
- Walcowe poprzeczne
- Typ obciążenia
- Promieniowe
- Tworząca wewnętrzna F
- 19,3 mm
Krótko o produkcie
NJ 202 ECP: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 15 mm, średnica zewnętrzna D 35 mm, szerokość B 11 mm. Nośność dynamiczna C 12,5 kN, nośność statyczna C0 10,2 kN, prędkość graniczna 26 000 obr/min, masa 0,048 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
