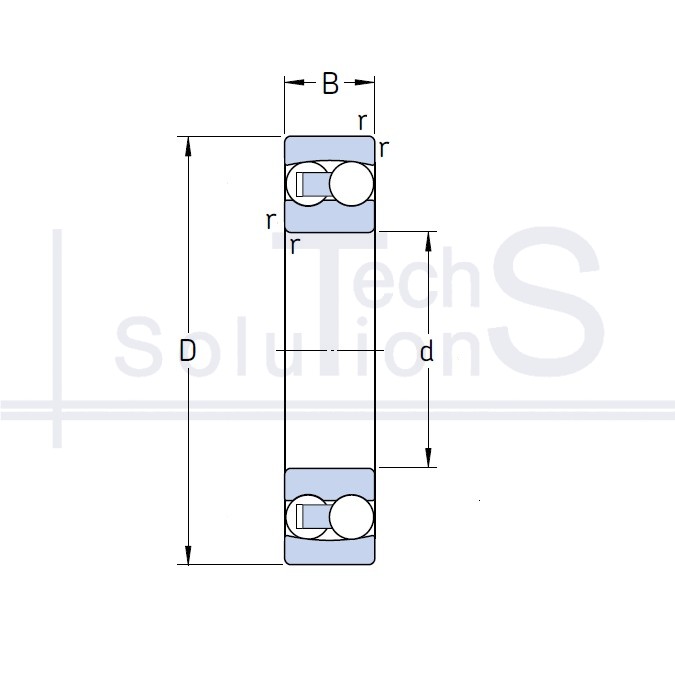

Łożysko kulkowe samonastawne 1202 ETN9 SKF 15 × 35 × 11 mm
Charakterystyka
1202 ETN9 SKF
- Oznaczenie
- 1202 ETN9
- Producent
- SKF
- Średnica wewnętrzna d
- 15 mm
- Średnica zewnętrzna D
- 35 mm
- Szerokość B
- 11 mm
- Nośność dynamiczna C
- 7,41 kN
- Nośność statyczna C0
- 1,76 kN
- Prędkość graniczna
- 28 000 obr/min
- Prędkość nominalna
- 45 000 obr/min
- Waga
- 0,049 kg
- Promień fazy r
- 0,6 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Wałeczkowe
Krótko o produkcie
1202 ETN9: łożysko kulkowe samonastawne marki SKF. Średnica wewnętrzna d 15 mm, średnica zewnętrzna D 35 mm, szerokość B 11 mm. Nośność dynamiczna C 7,41 kN, nośność statyczna C0 1,76 kN, prędkość graniczna 28 000 obr/min, masa 0,049 kg.
Kulista bieżnia pierścienia zewnętrznego pozwala pierścieniowi wewnętrznemu z kulkami wychylać się względem zewnętrznego, więc łożysko kompensuje niewspółosiowość wału względem korpusu. Moment tarcia jest niższy niż w łożysku baryłkowym, nośność mniejsza.
Gdzie się stosuje
Wały transmisyjne i napędowe na trzech i więcej podporach, wentylatory, maszyny włókiennicze i rolnicze, przenośniki, w których obudowy przykręca się do spawanej ramy bez wspólnej obróbki gniazd. Moment tarcia jest niższy niż w łożysku baryłkowym, więc przy długiej pracy podpora mniej się nagrzewa.
Kiedy nie stosować
Nie stosować zamiast łożyska baryłkowego w obciążonym węźle: punktowy styk kulek daje kilkakrotnie niższą nośność C, a trwałość spada z trzecią potęgą stosunku C/P. Dwa razy za mała nośność to osiem razy krótsza trwałość. Nie stosować zamiast sztywnego łożyska kulkowego tam, gdzie potrzebna jest sztywność kątowa: pierścień zewnętrzny nie ustala kąta pochylenia wału i węzeł zachowuje się jak przegub, przez co cierpią sąsiednie zazębienia i uszczelnienia. Nie stosować, gdy na łożysko działa obciążenie osiowe.
