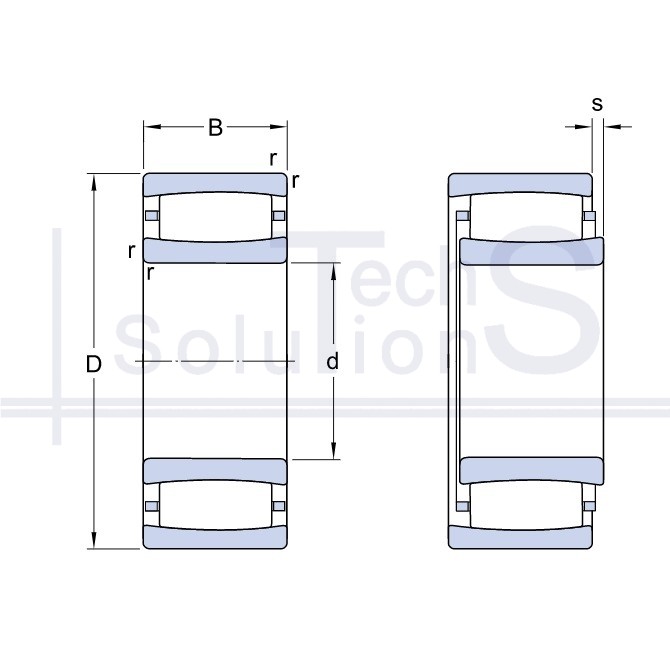

Toroidalne wałeczkowe C 2222 SKF 110 × 200 × 53 mm
Charakterystyka
C 2222 SKF
- Oznaczenie
- C 2222
- Producent
- SKF
- Średnica wewnętrzna d
- 110 mm
- Średnica zewnętrzna D
- 200 mm
- Szerokość B
- 53 mm
- Nośność dynamiczna C
- 530 kN
- Nośność statyczna C0
- 620 kN
- Prędkość graniczna
- 4 300 obr/min
- Waga
- 7 kg
- Promień fazy r
- 2,1 mm
- Elementy toczne
- Toroidalne wałeczkowe
- Typ obciążenia
- Promieniowe
- Dopuszczalne przesunięcie osiowe s
- 11,1 mm
Krótko o produkcie
C 2222: łożysko toroidalne marki SKF. Średnica wewnętrzna d 110 mm, średnica zewnętrzna D 200 mm, szerokość B 53 mm. Nośność dynamiczna C 530 kN, nośność statyczna C0 620 kN, prędkość graniczna 4300 obr/min, masa 7 kg.
Długie, wypukłe wałeczki na toroidalnych bieżniach: kompensuje zarówno niewspółosiowość, jak i przesunięcie osiowe wału wewnątrz łożyska, nie przenosząc dodatkowego obciążenia na podporę.
Gdzie się stosuje
Podpora swobodna długich wałów, które wydłużają się od ciepła: cylindry suszące maszyn papierniczych, wentylatory, bębny przenośników, walce, napędy z dużym rozstawem podpór. Pierścień zewnętrzny może przy tym być osadzony w korpusie ciasno.
Kiedy nie stosować
Nie przenosi obciążenia osiowego, dlatego nie może być podporą ustalającą i nie zastępuje łożyska baryłkowego. Na wale musi być druga podpora, która ustala wał osiowo.
