Łożysko baryłkowe 22222KMBW33+H322 NTE 110 × 200 × 53 mm
Charakterystyka
22222KMBW33+H322 NTE
- Oznaczenie
- 22222KMBW33+H322
- Producent
- NTE
- Średnica wewnętrzna d
- 110 mm
- Średnica zewnętrzna D
- 200 mm
- Szerokość B
- 53 mm
- Nośność dynamiczna C
- 560 kN
- Nośność statyczna C0
- 640 kN
- Prędkość graniczna
- 4 000 obr/min
- Prędkość nominalna
- 3 000 obr/min
- Waga
- 9,5 kg
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Stożkowe
- Tuleja zaciskowa
- H322
- Średnica osadzenia tulei d1
- 100 mm
Krótko o produkcie
22222KMBW33+H322: łożysko baryłkowe marki NTE. Średnica wewnętrzna d 110 mm, średnica zewnętrzna D 200 mm, szerokość B 53 mm. Nośność dynamiczna C 560 kN, nośność statyczna C0 640 kN, prędkość graniczna 4000 obr/min, masa 9,5 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.

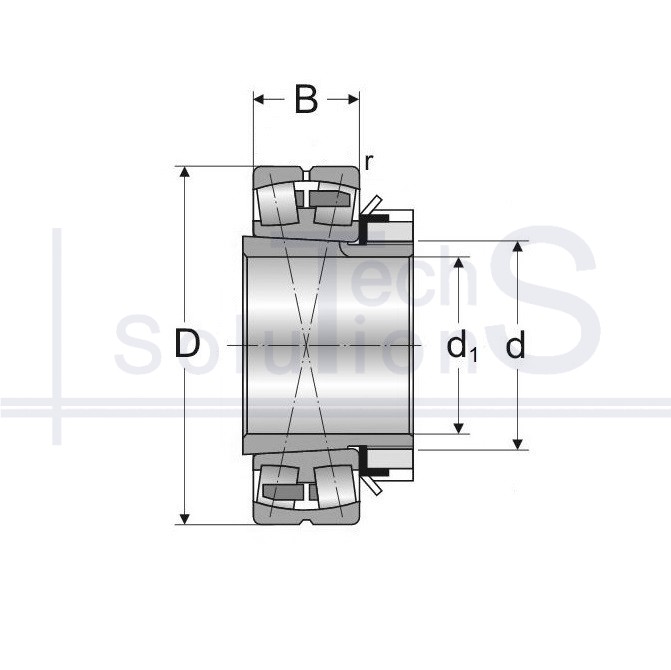

Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
