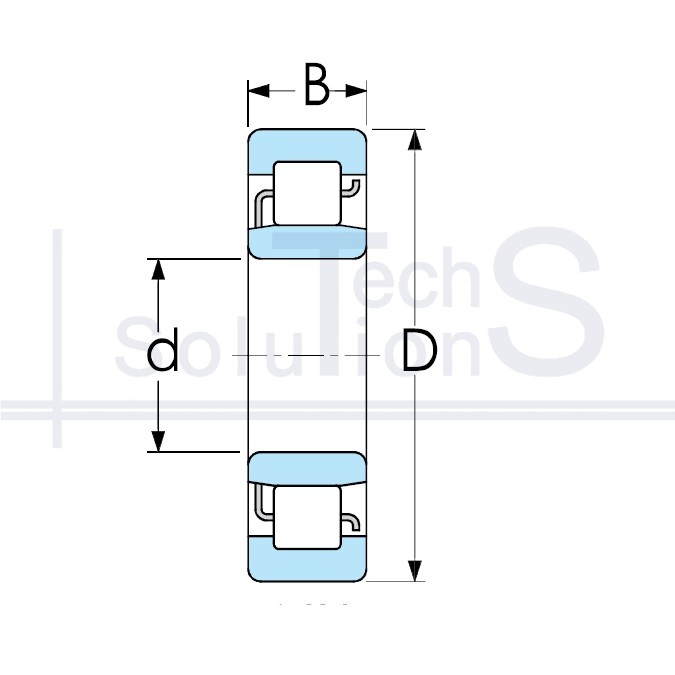

Łożysko walcowe poprzeczne NU205E NTE 25 × 52 × 15 mm
Charakterystyka
NU205E NTE
- Oznaczenie
- NU205E
- Producent
- NTE
- Średnica wewnętrzna d
- 25 mm
- Średnica zewnętrzna D
- 52 mm
- Szerokość B
- 15 mm
- Nośność dynamiczna C
- 28,6 kN
- Nośność statyczna C0
- 27 kN
- Waga
- 0,14 kg
- Maksymalna prędkość ze smarem
- 14 000 obr/min
- Maksymalna prędkość obrotowa z olejem
- 16 000 obr/min
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
NU205E: łożysko walcowe poprzeczne marki NTE. Średnica wewnętrzna d 25 mm, średnica zewnętrzna D 52 mm, szerokość B 15 mm. Nośność dynamiczna C 28,6 kN, nośność statyczna C0 27 kN, masa 0,14 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
