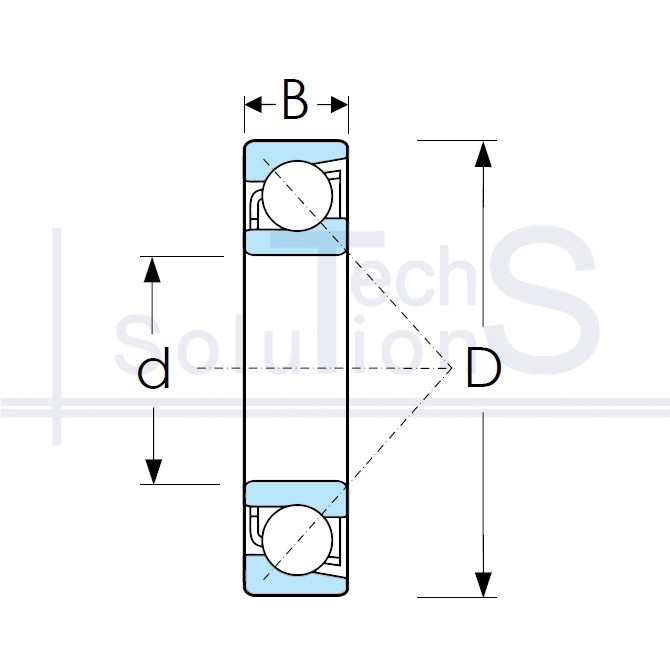

Łożysko kulkowe skośne 7205 B NTE 25 × 52 × 15 mm
Charakterystyka
7205 B NTE
- Oznaczenie
- 7205 B
- Producent
- NTE
- Średnica wewnętrzna d
- 25 mm
- Średnica zewnętrzna D
- 52 mm
- Szerokość B
- 15 mm
- Nośność dynamiczna C
- 15,6 kN
- Nośność statyczna C0
- 10,2 kN
- Waga
- 0,13 kg
- Maksymalna prędkość ze smarem
- 15 000 obr/min
- Maksymalna prędkość obrotowa z olejem
- 15 000 obr/min
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe i osiowe
Krótko o produkcie
7205 B: łożysko kulkowe skośne marki NTE. Średnica wewnętrzna d 25 mm, średnica zewnętrzna D 52 mm, szerokość B 15 mm. Nośność dynamiczna C 15,6 kN, nośność statyczna C0 10,2 kN, masa 0,13 kg.
Kąt działania pozwala przenosić obciążenie złożone: promieniowe razem z osiowym. Łożysko jednorzędowe przenosi obciążenie osiowe tylko w jednym kierunku, dlatego montuje się je parami lub w zestawach.
Gdzie się stosuje
Wrzeciona obrabiarek w zestawach DB, DF i DT, wały pomp odśrodkowych i sprężarek, przekładnie ślimakowe, elektrowrzeciona. Kąt 15° wybiera się pod wysokie obroty, a 40° pod obciążenie osiowe.
Kiedy nie stosować
Nie stosować pojedynczo zamiast łożyska kulkowego poprzecznego: obciążenie osiowe przenosi tylko w jednym kierunku, a siła przeciwna rozsuwa pierścienie, elementy toczne wychodzą z bieżni i węzeł rozpada się w trakcie pracy. Nie stosować zamiast łożyska stożkowego przy udarowym obciążeniu osiowym: punktowy styk kulki daje niższą nośność statyczną C0, na bieżniach zostają wgniecenia, po czym węzeł hałasuje i bije niezależnie od jakości smaru.
