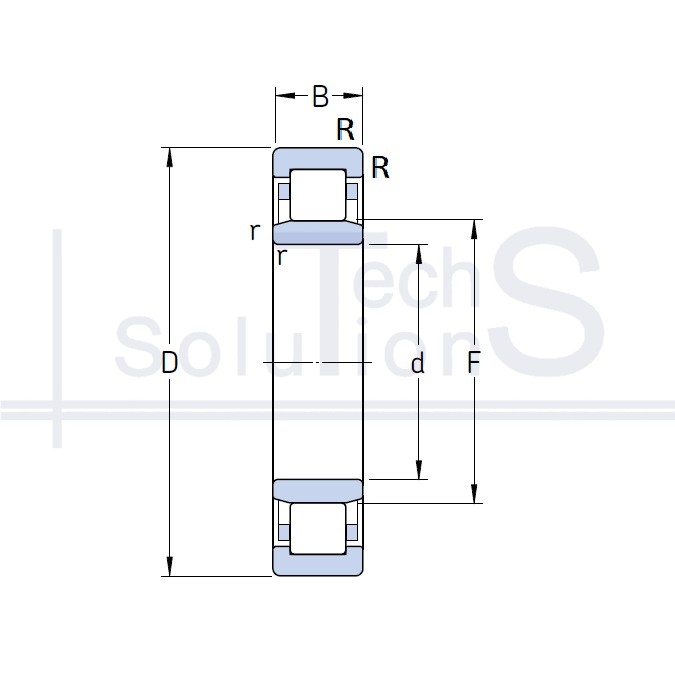

Łożysko walcowe poprzeczne NU 1038/191.255MLC4 SKF 191,255 × 290 × 46 mm
Charakterystyka
NU 1038/191.255MLC4 SKF
- Oznaczenie
- NU 1038/191.255MLC4
- Producent
- SKF
- Średnica wewnętrzna d
- 191,255 mm
- Średnica zewnętrzna D
- 290 mm
- Szerokość B
- 46 mm
- Nośność dynamiczna C
- 400 kN
- Nośność statyczna C0
- 500 kN
- Prędkość graniczna
- 3 800 obr/min
- Prędkość nominalna
- 2 600 obr/min
- Waga
- 10,9 kg
- Promień fazy r
- 2,1 mm
- Luz promieniowy
- C4
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Tworząca wewnętrzna F
- 215 mm
Krótko o produkcie
NU 1038/191.255MLC4: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 191,255 mm, średnica zewnętrzna D 290 mm, szerokość B 46 mm. Nośność dynamiczna C 400 kN, nośność statyczna C0 500 kN, prędkość graniczna 3800 obr/min, masa 10,9 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
