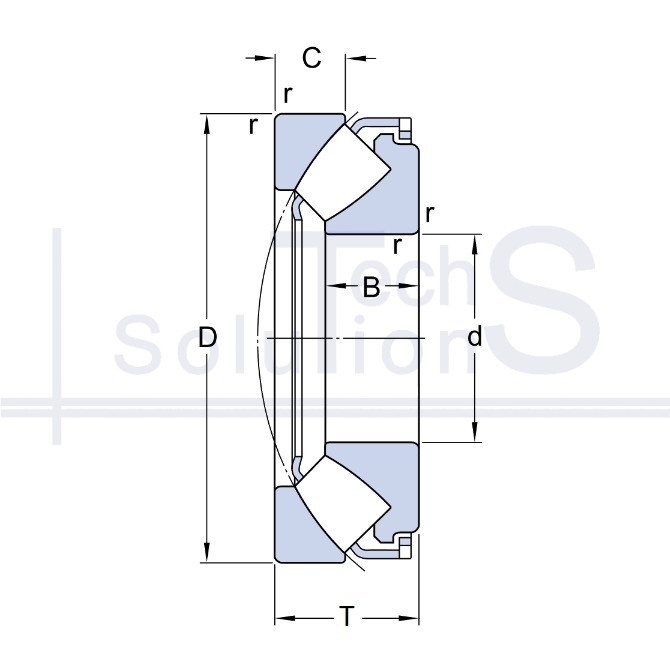

Łożysko baryłkowe wzdłużno-promieniowe 29320 E SKF 100 × 170 × 42 mm
Charakterystyka
29320 E SKF
- Oznaczenie
- 29320 E
- Producent
- SKF
- Średnica wewnętrzna d
- 100 mm
- Średnica zewnętrzna D
- 170 mm
- Wysokość T
- 42 mm
- Szerokość B
- 26,2 mm
- Nośność dynamiczna C
- 465 kN
- Nośność statyczna C0
- 1 290 kN
- Prędkość graniczna
- 3 600 obr/min
- Prędkość nominalna
- 2 200 obr/min
- Waga
- 3,65 kg
- Promień fazy r
- 1,5 mm
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Osiowe i promieniowe
Krótko o produkcie
29320 E: łożysko baryłkowe wzdłużne marki SKF. Średnica wewnętrzna d 100 mm, średnica zewnętrzna D 170 mm, wysokość montażowa T 42 mm. Nośność dynamiczna C 465 kN, nośność statyczna C0 1290 kN, prędkość graniczna 3600 obr/min, masa 3,65 kg.
Wałeczki baryłkowe ustawione pod kątem do osi: przenosi obciążenie osiowe razem z promieniowym i kompensuje niewspółosiowość. Stosowane w mocno obciążonych węzłach, między innymi na wałach pionowych.
Gdzie się stosuje
Wały pionowe pod stałym naciskiem osiowym: kruszarki stożkowe, młyny pionowe, łożyska oporowe pomp i wałów napędowych statków, wytłaczarki, haki dźwigów, turbiny wodne. Pracuje tam, gdzie wał ugina się pod obciążeniem, a podpora musi pozostać współosiowa.
Kiedy nie stosować
Nie pracuje jako podpora promieniowa: obciążenie promieniowe jest dopuszczalne tylko razem z osiowym i do około 55% jego wartości. Nie znosi odciążenia: bez minimalnej siły osiowej wałeczki się ślizgają. W węźle szybkoobrotowym nie zastąpi łożyska kulkowego wzdłużnego, bo prędkość graniczna jest o rząd wielkości niższa.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
