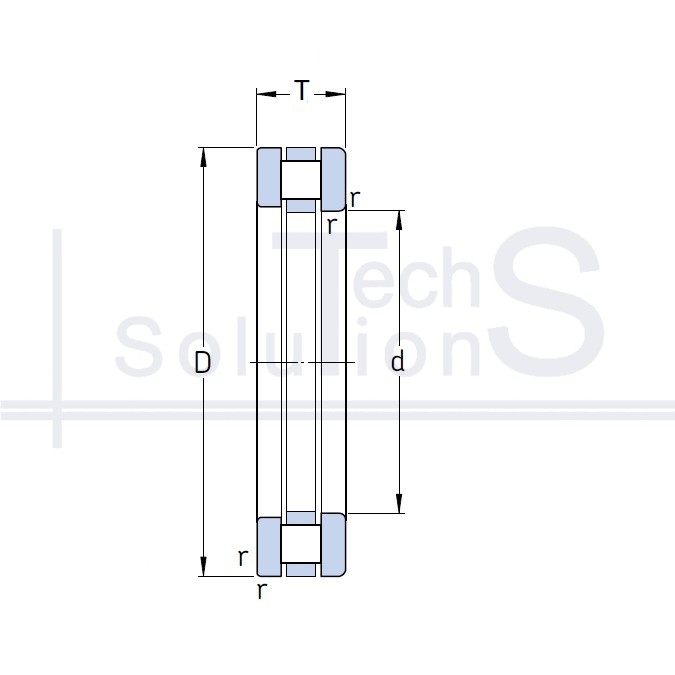

Łożysko walcowe wzdłużne 81220 TN SKF 100 × 150 × 38 mm
Charakterystyka
81220 TN SKF
- Oznaczenie
- 81220 TN
- Producent
- SKF
- Średnica wewnętrzna d
- 100 mm
- Średnica zewnętrzna D
- 150 mm
- Wysokość T
- 38 mm
- Nośność dynamiczna C
- 270 kN
- Nośność statyczna C0
- 1 060 kN
- Prędkość graniczna
- 1 800 obr/min
- Prędkość nominalna
- 900 obr/min
- Waga
- 2,2 kg
- Promień fazy r
- 1,1 mm
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
81220 TN: łożysko walcowe wzdłużne marki SKF. Średnica wewnętrzna d 100 mm, średnica zewnętrzna D 150 mm, wysokość montażowa T 38 mm. Nośność dynamiczna C 270 kN, nośność statyczna C0 1060 kN, prędkość graniczna 1800 obr/min, masa 2,2 kg.
Liniowy styk wałeczków walcowych z tarczami: wysoka nośność osiowa przy małej wysokości.
Gdzie się stosuje
Wolnoobrotowe węzły z dużą siłą osiową: prasy śrubowe, podnośniki, wytłaczarki i wtryskarki, młyny pionowe, głowice płuczkowe wiertnic, haki dźwigów.
Kiedy nie stosować
Nie przenosi obciążenia promieniowego i nie dopuszcza przekoszenia tarcz: brak równoległości daje styk krawędziowy i wykruszanie końców wałeczków, dlatego nie zastąpi łożyska baryłkowego wzdłużnego. W szybkim węźle nie zastąpi łożyska kulkowego wzdłużnego: na długości wałeczka występuje poślizg, więc rośnie ilość wydzielanego ciepła.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
