Zespół łożyskowy z oprawa stojącą UCPA 207 CT
Charakterystyka
UCPA 207 CT
- Oznaczenie
- UCPA 207
- Producent
- CT
- Średnica wewnętrzna d
- 35 mm
- Waga
- 1,48 kg

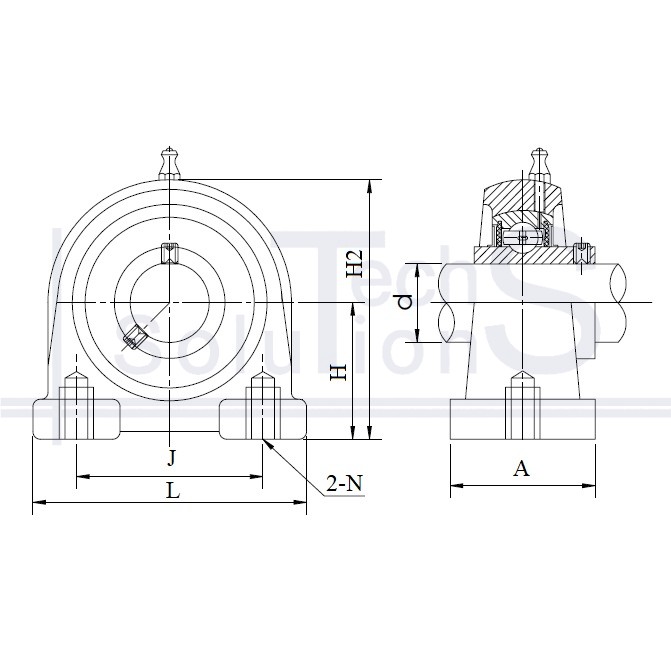

- Całkowita wysokość jednostki H2
- 95 mm
- Szerokość obudowy A
- 55 mm
- Długość obudowy L
- 110 mm
- Odległość od podstawy do osi obrotu H
- 47,6 mm
- Rozstaw osi otworów montażowych J
- 80 mm
- Średnica otworu/gwintu N
- 20 mm
- Typ obciążenia
- Promieniowe
- Seria zespołu
- UCPA
Krótko o produkcie
UCPA 207: zespół łożyskowy marki CT. Średnica wału 35 mm. Masa 1,48 kg.
Łożysko w gotowej obudowie stojącej lub kołnierzowej: przykręca się je do płaszczyzny, obróbka otworu nie jest potrzebna. Zwykle samonastawne, z uszczelnieniami i fabrycznie nasmarowane.
Gdzie się stosuje
Bębny napędowe i napinające przenośników, wały wentylatorów, przenośniki ślimakowe, transportery, maszyny rolnicze: ramy z ceowników i blach, w których nie da się wykonać współosiowych otworów. Mocowanie na wale wkrętami ustalającymi, pierścieniem mimośrodowym lub tuleją mocującą, a kuliste osadzenie w obudowie kompensuje niewspółosiowość.
Kiedy nie stosować
Nie traktować jako zamiennika łożyska w obrobionym gnieździe korpusu: zgadza się tylko średnica otworu pod wał, a sposób mocowania jest inny, łapy lub kołnierz z własnym rozstawem śrub, więc zespół po prostu nie wejdzie na miejsce. I odwrotnie, samo łożysko nie zastąpi zespołu: znikają uszczelnienia, mocowanie na wale i kompensacja niewspółosiowości, dla których zespół zastosowano. Obroty ogranicza uszczelnienie i mocowanie wkrętami: przy wysokiej prędkości grzeją się uszczelki, a wkręty na niehartowanym wale wybijają osadzenie.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
