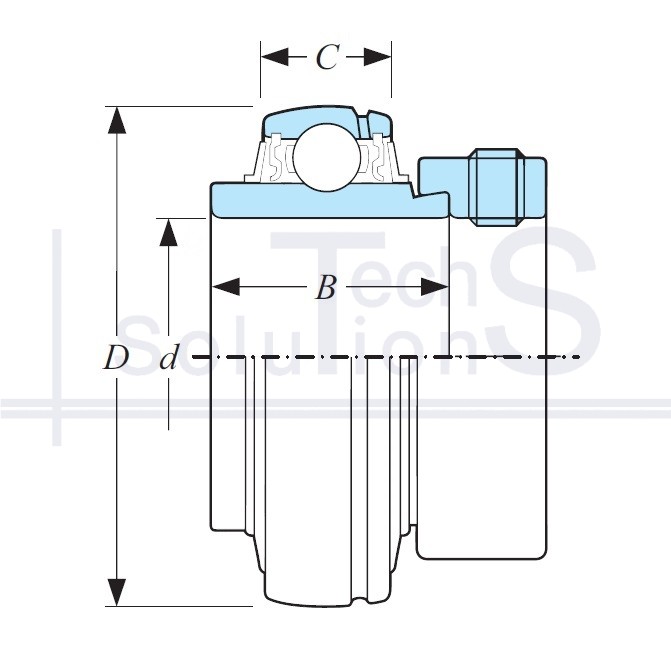

Łożysko z obudową NA 208 G (UEL 208) CT 40 × 80 × 42,8 mm
Charakterystyka
NA 208 G (UEL 208) CT
- Oznaczenie
- NA 208 G (UEL 208)
- Producent
- CT
- Średnica wewnętrzna d
- 40 mm
- Średnica zewnętrzna D
- 80 mm
- Szerokość B
- 42,8 mm
- Nośność dynamiczna C
- 29,1 kN
- Nośność statyczna C0
- 17,8 kN
- Waga
- 0,78 kg
- Szerokość pierścienia zewnętrznego C
- 21 mm
- Promień fazy r
- 1,1 mm
- Elementy toczne
- Kulkowe
- Oznaczenie ISO
- NA 208
- Zastosowanie łożyska
- Łożysko rolnicze
Krótko o produkcie
NA 208 G (UEL 208): zespół łożyskowy marki CT. Średnica wewnętrzna d 40 mm, średnica zewnętrzna D 80 mm, szerokość B 42,8 mm. Nośność dynamiczna C 29,1 kN, nośność statyczna C0 17,8 kN, masa 0,78 kg.
Łożysko w gotowej obudowie stojącej lub kołnierzowej: przykręca się je do płaszczyzny, obróbka otworu nie jest potrzebna. Zwykle samonastawne, z uszczelnieniami i fabrycznie nasmarowane.
Gdzie się stosuje
Bębny napędowe i napinające przenośników, wały wentylatorów, przenośniki ślimakowe, transportery, maszyny rolnicze: ramy z ceowników i blach, w których nie da się wykonać współosiowych otworów. Mocowanie na wale wkrętami ustalającymi, pierścieniem mimośrodowym lub tuleją mocującą, a kuliste osadzenie w obudowie kompensuje niewspółosiowość.
Kiedy nie stosować
Nie traktować jako zamiennika łożyska w obrobionym gnieździe korpusu: zgadza się tylko średnica otworu pod wał, a sposób mocowania jest inny, łapy lub kołnierz z własnym rozstawem śrub, więc zespół po prostu nie wejdzie na miejsce. I odwrotnie, samo łożysko nie zastąpi zespołu: znikają uszczelnienia, mocowanie na wale i kompensacja niewspółosiowości, dla których zespół zastosowano. Obroty ogranicza uszczelnienie i mocowanie wkrętami: przy wysokiej prędkości grzeją się uszczelki, a wkręty na niehartowanym wale wybijają osadzenie.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
