Łożysko wałeczkowe stożkowe 97520 CT 100 × 180 × 111,25 mm
Charakterystyka
97520 CT
- Oznaczenie
- 97520
- Producent
- CT
- Średnica wewnętrzna d
- 100 mm
- Średnica zewnętrzna D
- 180 mm
- Wysokość T
- 111,25 mm
- Szerokość B
- 46 mm
- Nośność dynamiczna C
- 92 kN
- Waga
- 10,8 kg
- Szerokość pierścienia zewnętrznego C
- 92 mm
- Elementy toczne
- Stożkowe wałeczkowe
- Typ obciążenia
- Promieniowo-osiowe
Krótko o produkcie
97520: łożysko stożkowe marki CT. Średnica wewnętrzna d 100 mm, średnica zewnętrzna D 180 mm, wysokość montażowa T 111,25 mm. Nośność dynamiczna C 92 kN, masa 10,8 kg.
Bieżnie i wałeczki są stożkowe, a wierzchołki stożków zbiegają się na osi łożyska. Przenosi obciążenie złożone: promieniowe i osiowe w jednym kierunku. Może być montowane parami, luz lub napięcie wstępne ustala się przy montażu. Nadaje się do dużych i udarowych obciążeń.
Gdzie się stosuje
Piasty kół, wały przekładni stożkowo-walcowych i ślimakowych, wrzeciona obrabiarek, bębny i walce. Montuje się je parami w układzie O lub X, a luz osiowy lub napięcie wstępne reguluje się przy montażu.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego ani walcowego: bez drugiej podpory, która zamyka siłę osiową, łożysko stożkowe nie ma napięcia wstępnego. Wałeczki się odciążają i zaczynają ślizgać po bieżni zamiast się toczyć, co prowadzi do zatarć i szybkiego zniszczenia. Uwaga: zgodność d i D niczego nie przesądza. W łożysku stożkowym zamiast szerokości B podaje się wysokość montażową T, więc gniazdo ma inną szerokość, a węzeł wymaga regulacji przy montażu.

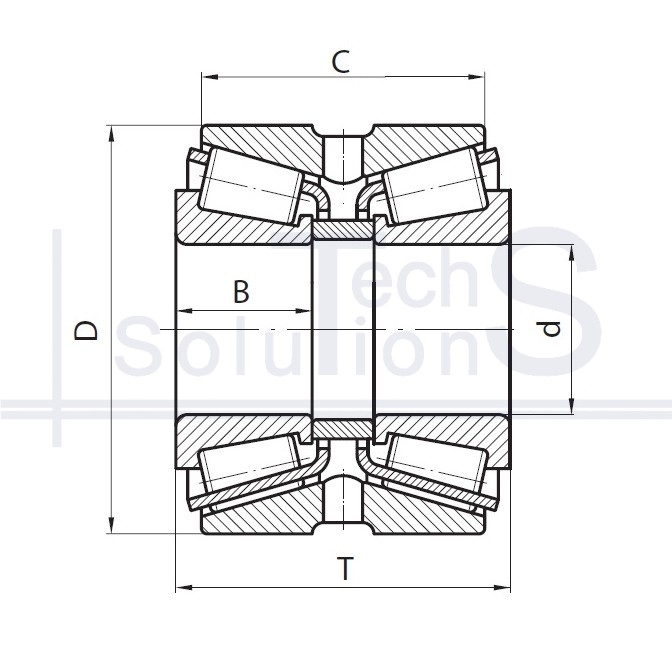

Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
