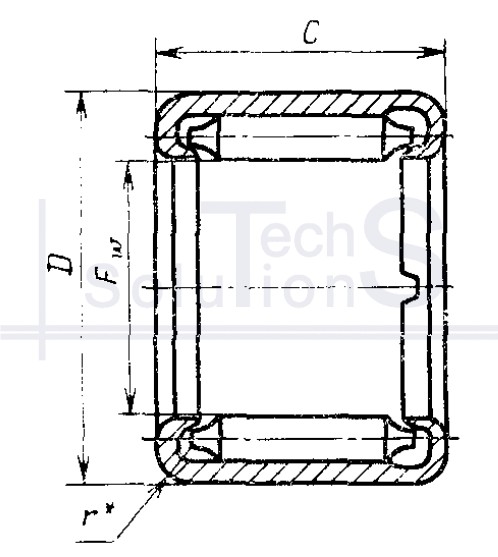

Łożysko igiełkowe poprzeczne 7949/38 CT 38,1 × 47,5 × 31,75 mm
Charakterystyka
7949/38 CT
- Oznaczenie
- 7949/38
- Producent
- CT
- Średnica wewnętrzna d
- 38,1 mm
- Średnica zewnętrzna D
- 47,5 mm
- Szerokość B
- 31,75 mm
- Waga
- 0,125 kg
- Elementy toczne
- Igiełkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
7949/38: łożysko igiełkowe marki CT. Średnica wewnętrzna d 38,1 mm, średnica zewnętrzna D 47,5 mm, szerokość B 31,75 mm. Masa 0,125 kg.
Wałeczki igiełkowe dają małą wysokość przekroju przy tej samej nośności promieniowej, więc węzeł jest bardziej zwarty i lżejszy. Nie przenosi obciążenia osiowego.
Gdzie się stosuje
Łby korbowodów i sworznie tłokowe, krzyżaki wałów przegubowych, wały skrzyń biegów i skrzyń rozdzielczych, mechanizmy krzywkowe i dźwigniowe, przekładnie planetarne, pompy. Stosuje się je tam, gdzie wymiar promieniowy węzła jest ściśle ograniczony, a obciążenie promieniowe duże.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego jako zwykłej podpory wału: w ogóle nie przenosi obciążenia osiowego i nie ustala wału osiowo, więc wał przesunie się wzdłuż osi przy pierwszej sile. Wykonania bez pierścienia wewnętrznego (koszyk igiełkowy, tuleja z igiełkami) wymagają, by bieżnią był sam czop wału, hartowany do 58–64 HRC i szlifowany. Na niehartowanym wale igiełki wygniotą bieżnię w ciągu kilku godzin pracy.
