Łożysko igiełkowe poprzeczne HK506038 CT
Charakterystyka
HK506038 CT
- Oznaczenie
- HK506038
- Producent
- CT

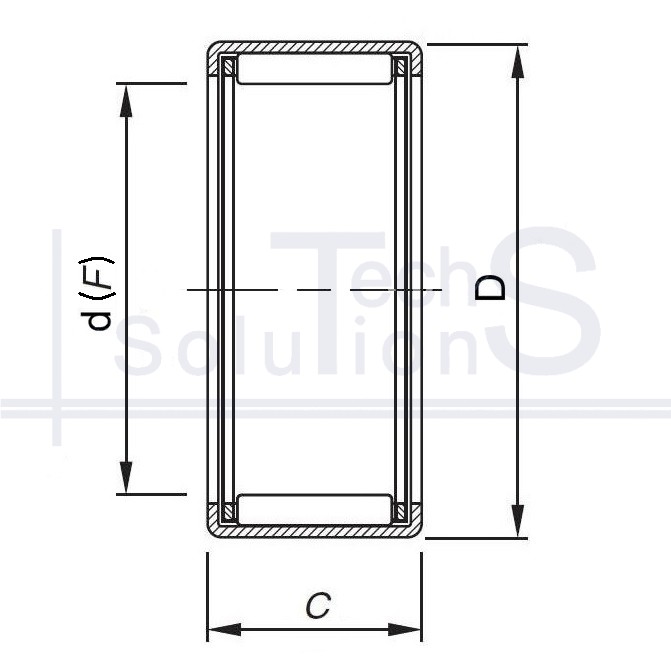

- Średnica wewnętrzna d
- 50 mm
- Średnica zewnętrzna D
- 60 mm
- Waga
- 0,216 kg
- Szerokość pierścienia zewnętrznego C
- 38 mm
- Elementy toczne
- Igiełkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
HK506038: łożysko igiełkowe marki CT. Średnica wewnętrzna d 50 mm, średnica zewnętrzna D 60 mm. Masa 0,216 kg.
Wałeczki igiełkowe dają małą wysokość przekroju przy tej samej nośności promieniowej, więc węzeł jest bardziej zwarty i lżejszy. Nie przenosi obciążenia osiowego.
Gdzie się stosuje
Łby korbowodów i sworznie tłokowe, krzyżaki wałów przegubowych, wały skrzyń biegów i skrzyń rozdzielczych, mechanizmy krzywkowe i dźwigniowe, przekładnie planetarne, pompy. Stosuje się je tam, gdzie wymiar promieniowy węzła jest ściśle ograniczony, a obciążenie promieniowe duże.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego jako zwykłej podpory wału: w ogóle nie przenosi obciążenia osiowego i nie ustala wału osiowo, więc wał przesunie się wzdłuż osi przy pierwszej sile. Wykonania bez pierścienia wewnętrznego (koszyk igiełkowy, tuleja z igiełkami) wymagają, by bieżnią był sam czop wału, hartowany do 58–64 HRC i szlifowany. Na niehartowanym wale igiełki wygniotą bieżnię w ciągu kilku godzin pracy.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
