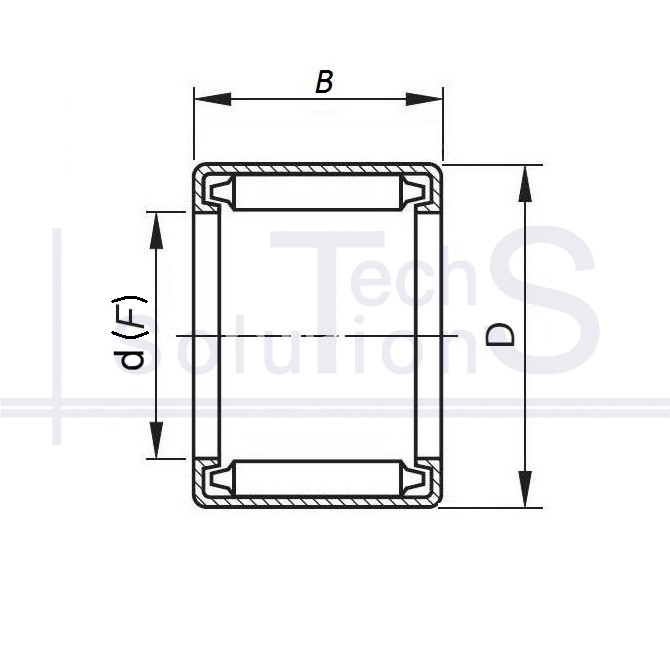

Łożysko igiełkowe poprzeczne 941/15 CT 15 × 20 × 12 mm
Charakterystyka
941/15 CT
- Oznaczenie
- 941/15
- Producent
- CT
- Średnica wewnętrzna d
- 15 mm
- Średnica zewnętrzna D
- 20 mm
- Szerokość B
- 12 mm
- Waga
- 0,009 kg
- Elementy toczne
- Igiełkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
941/15: łożysko igiełkowe marki CT. Średnica wewnętrzna d 15 mm, średnica zewnętrzna D 20 mm, szerokość B 12 mm. Masa 0,009 kg.
Wałeczki igiełkowe dają małą wysokość przekroju przy tej samej nośności promieniowej, więc węzeł jest bardziej zwarty i lżejszy. Nie przenosi obciążenia osiowego.
Gdzie się stosuje
Łby korbowodów i sworznie tłokowe, krzyżaki wałów przegubowych, wały skrzyń biegów i skrzyń rozdzielczych, mechanizmy krzywkowe i dźwigniowe, przekładnie planetarne, pompy. Stosuje się je tam, gdzie wymiar promieniowy węzła jest ściśle ograniczony, a obciążenie promieniowe duże.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego jako zwykłej podpory wału: w ogóle nie przenosi obciążenia osiowego i nie ustala wału osiowo, więc wał przesunie się wzdłuż osi przy pierwszej sile. Wykonania bez pierścienia wewnętrznego (koszyk igiełkowy, tuleja z igiełkami) wymagają, by bieżnią był sam czop wału, hartowany do 58–64 HRC i szlifowany. Na niehartowanym wale igiełki wygniotą bieżnię w ciągu kilku godzin pracy.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
O danych technicznych
* - Dane techniczne i inne informacje są podane wyłącznie w celach informacyjnych. Dostarczamy te dane i uważamy, że podane informacje są wiarygodne, jednak gwarancje dokładności lub kompletności takich informacji nie mogą zostać udzielone
- Rysunki i obrazy mogą nie odzwierciedlać wszystkich cech konstrukcyjnych produktu.
