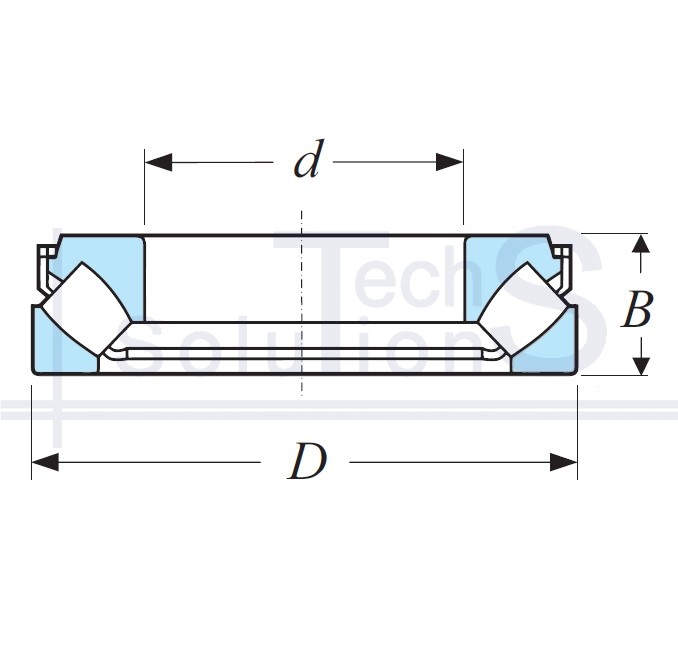

Łożysko baryłkowe wzdłużno-promieniowe 29420 M CT 100 × 210 × 67 mm
Charakterystyka
29420 M CT
- Oznaczenie
- 29420 M
- Producent
- CT
- Średnica wewnętrzna d
- 100 mm
- Średnica zewnętrzna D
- 210 mm
- Szerokość B
- 67 mm
- Nośność dynamiczna C
- 980 kN
- Nośność statyczna C0
- 2 500 kN
- Prędkość graniczna
- 3 000 obr/min
- Prędkość nominalna
- 1 700 obr/min
- Waga
- 11 kg
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Osiowo-promieniowe
Krótko o produkcie
29420 M: łożysko baryłkowe wzdłużne marki CT. Średnica wewnętrzna d 100 mm, średnica zewnętrzna D 210 mm, szerokość B 67 mm. Nośność dynamiczna C 980 kN, nośność statyczna C0 2500 kN, prędkość graniczna 3000 obr/min, masa 11 kg.
Wałeczki baryłkowe ustawione pod kątem do osi: przenosi obciążenie osiowe razem z promieniowym i kompensuje niewspółosiowość. Stosowane w mocno obciążonych węzłach, między innymi na wałach pionowych.
Gdzie się stosuje
Wały pionowe pod stałym naciskiem osiowym: kruszarki stożkowe, młyny pionowe, łożyska oporowe pomp i wałów napędowych statków, wytłaczarki, haki dźwigów, turbiny wodne. Pracuje tam, gdzie wał ugina się pod obciążeniem, a podpora musi pozostać współosiowa.
Kiedy nie stosować
Nie pracuje jako podpora promieniowa: obciążenie promieniowe jest dopuszczalne tylko razem z osiowym i do około 55% jego wartości. Nie znosi odciążenia: bez minimalnej siły osiowej wałeczki się ślizgają. W węźle szybkoobrotowym nie zastąpi łożyska kulkowego wzdłużnego, bo prędkość graniczna jest o rząd wielkości niższa.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
