Łożysko kulkowe wzdłużne 51109 CT 45 × 65 × 14 mm
Charakterystyka
51109 CT
- Oznaczenie
- 51109
- Producent
- CT
- Średnica wewnętrzna d
- 45 mm
- Średnica zewnętrzna D
- 65 mm
- Wysokość T
- 14 mm
- Nośność dynamiczna C
- 26,5 kN
- Nośność statyczna C0
- 69,5 kN
- Prędkość graniczna
- 6 300 obr/min
- Prędkość nominalna
- 4 500 obr/min
- Waga
- 0,15 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie

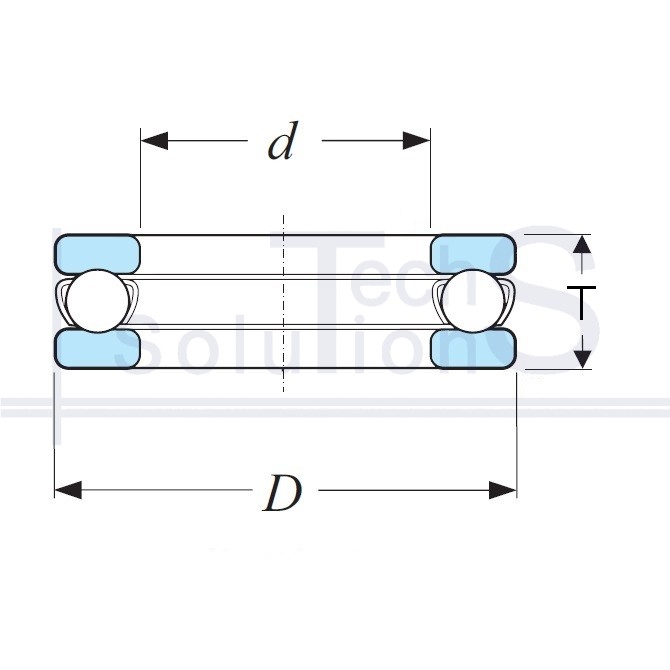

51109: łożysko kulkowe wzdłużne marki CT. Średnica wewnętrzna d 45 mm, średnica zewnętrzna D 65 mm, wysokość montażowa T 14 mm. Nośność dynamiczna C 26,5 kN, nośność statyczna C0 69,5 kN, prędkość graniczna 6300 obr/min, masa 0,15 kg.
Przenosi tylko obciążenie osiowe: jednokierunkowe w jednym kierunku, dwukierunkowe w obu. Nie przenosi obciążenia promieniowego, wał musi ustalać inna podpora.
Gdzie się stosuje
Pionowe wały mieszadeł i wirówek, stoły i wieńce obrotowe, podnośniki śrubowe, kły i koniki obrabiarek, przekładnie ślimakowe jako podpora siły osiowej. Zawsze pracuje w parze z łożyskiem poprzecznym, które centruje wał.
Kiedy nie stosować
Nie stosować zamiast łożyska skośnego ani stożkowego: ten typ w ogóle nie przenosi składowej promieniowej. Pierścienie się przekoszą, kulki naprą na koszyk i go zniszczą, a węzeł się zablokuje. Nie może też być jedyną podporą wału, bo nie ma czym go centrować. Trzeba pamiętać o dolnej granicy: przy zbyt małym obciążeniu kulki ślizgają się zamiast toczyć, dlatego minimalne obciążenie osiowe musi zapewnić sprężyna lub ciężar węzła.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
