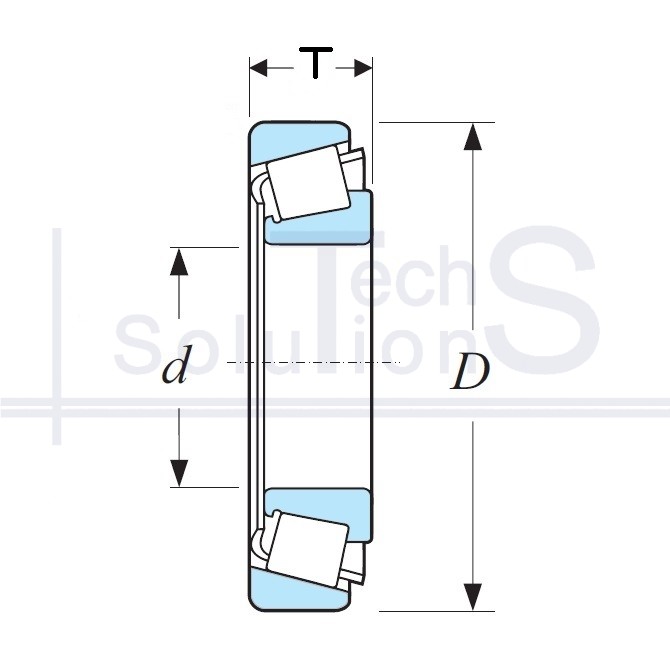

Łożysko wałeczkowe stożkowe 30315 CT 75 × 160 × 40 mm
Charakterystyka
30315 CT
- Oznaczenie
- 30315
- Producent
- CT
- Średnica wewnętrzna d
- 75 mm
- Średnica zewnętrzna D
- 160 mm
- Wysokość T
- 40 mm
- Szerokość B
- 37 mm
- Nośność dynamiczna C
- 246 kN
- Nośność statyczna C0
- 290 kN
- Prędkość graniczna
- 4 300 obr/min
- Prędkość nominalna
- 3 200 obr/min
- Waga
- 3,45 kg
- Szerokość pierścienia zewnętrznego C
- 31 mm
- Elementy toczne
- Stożkowe wałeczkowe
- Typ obciążenia
- Promieniowo-osiowe
Krótko o produkcie
30315: łożysko stożkowe marki CT. Średnica wewnętrzna d 75 mm, średnica zewnętrzna D 160 mm, wysokość montażowa T 40 mm. Nośność dynamiczna C 246 kN, nośność statyczna C0 290 kN, prędkość graniczna 4300 obr/min, masa 3,45 kg.
Bieżnie i wałeczki są stożkowe, a wierzchołki stożków zbiegają się na osi łożyska. Przenosi obciążenie złożone: promieniowe i osiowe w jednym kierunku. Może być montowane parami, luz lub napięcie wstępne ustala się przy montażu. Nadaje się do dużych i udarowych obciążeń.
Gdzie się stosuje
Piasty kół, wały przekładni stożkowo-walcowych i ślimakowych, wrzeciona obrabiarek, bębny i walce. Montuje się je parami w układzie O lub X, a luz osiowy lub napięcie wstępne reguluje się przy montażu.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego ani walcowego: bez drugiej podpory, która zamyka siłę osiową, łożysko stożkowe nie ma napięcia wstępnego. Wałeczki się odciążają i zaczynają ślizgać po bieżni zamiast się toczyć, co prowadzi do zatarć i szybkiego zniszczenia. Uwaga: zgodność d i D niczego nie przesądza. W łożysku stożkowym zamiast szerokości B podaje się wysokość montażową T, więc gniazdo ma inną szerokość, a węzeł wymaga regulacji przy montażu.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
