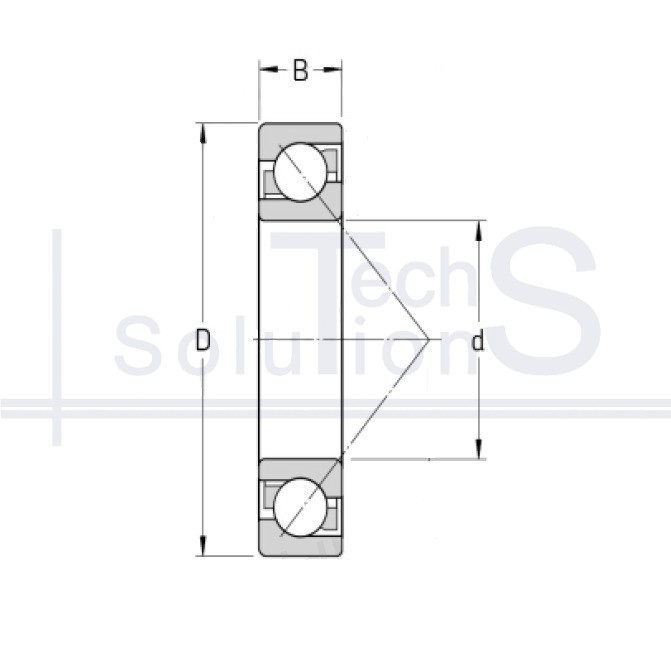

Łożysko kulkowe skośne 7230ACM CT 150 × 270 × 45 mm
Charakterystyka
7230ACM CT
- Oznaczenie
- 7230ACM
- Producent
- CT
- Średnica wewnętrzna d
- 150 mm
- Średnica zewnętrzna D
- 270 mm
- Szerokość B
- 45 mm
- Nośność dynamiczna C
- 248 kN
- Nośność statyczna C0
- 280 kN
- Waga
- 7,4 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowo-osiowe
Krótko o produkcie
7230ACM: łożysko kulkowe skośne marki CT. Średnica wewnętrzna d 150 mm, średnica zewnętrzna D 270 mm, szerokość B 45 mm. Nośność dynamiczna C 248 kN, nośność statyczna C0 280 kN, masa 7,4 kg.
Kąt działania pozwala przenosić obciążenie złożone: promieniowe razem z osiowym. Łożysko jednorzędowe przenosi obciążenie osiowe tylko w jednym kierunku, dlatego montuje się je parami lub w zestawach.
Gdzie się stosuje
Wrzeciona obrabiarek w zestawach DB, DF i DT, wały pomp odśrodkowych i sprężarek, przekładnie ślimakowe, elektrowrzeciona. Kąt 15° wybiera się pod wysokie obroty, a 40° pod obciążenie osiowe.
Kiedy nie stosować
Nie stosować pojedynczo zamiast łożyska kulkowego poprzecznego: obciążenie osiowe przenosi tylko w jednym kierunku, a siła przeciwna rozsuwa pierścienie, elementy toczne wychodzą z bieżni i węzeł rozpada się w trakcie pracy. Nie stosować zamiast łożyska stożkowego przy udarowym obciążeniu osiowym: punktowy styk kulki daje niższą nośność statyczną C0, na bieżniach zostają wgniecenia, po czym węzeł hałasuje i bije niezależnie od jakości smaru.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
