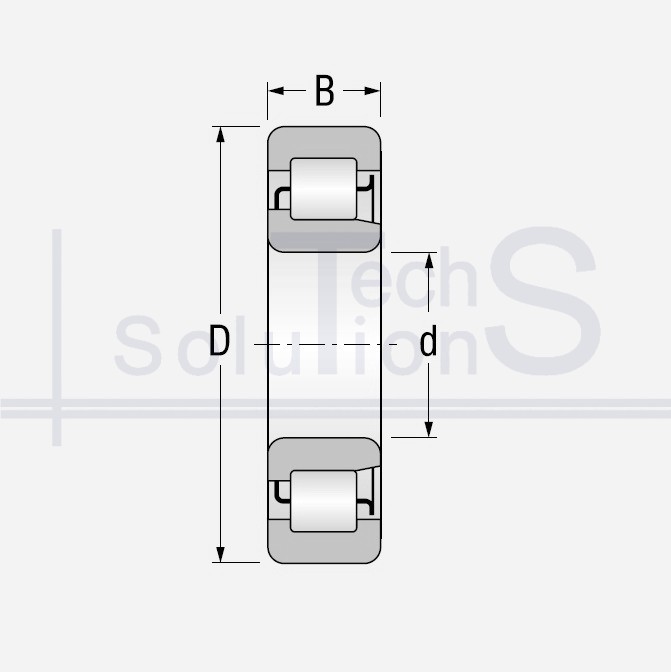

Łożysko walcowe poprzeczne NJ306 CT 30 × 72 × 19 mm
Charakterystyka
NJ306 CT
- Oznaczenie
- NJ306
- Producent
- CT
- Średnica wewnętrzna d
- 30 mm
- Średnica zewnętrzna D
- 72 mm
- Szerokość B
- 19 mm
- Nośność dynamiczna C
- 58,5 kN
- Nośność statyczna C0
- 48 kN
- Prędkość graniczna
- 12 000 obr/min
- Prędkość nominalna
- 11 000 obr/min
- Waga
- 0,41 kg
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
NJ306: łożysko walcowe poprzeczne marki CT. Średnica wewnętrzna d 30 mm, średnica zewnętrzna D 72 mm, szerokość B 19 mm. Nośność dynamiczna C 58,5 kN, nośność statyczna C0 48 kN, prędkość graniczna 12 000 obr/min, masa 0,41 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
