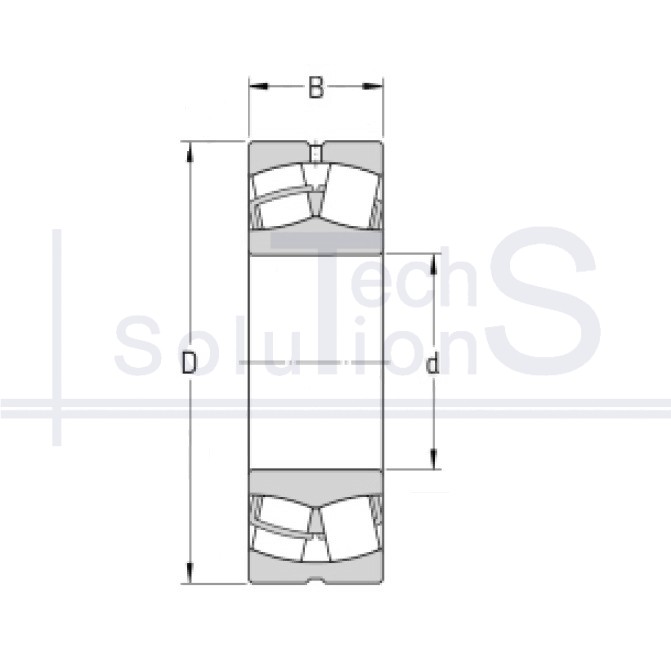

Łożysko baryłkowe poprzeczne 22338 MBW33 CT 190 × 400 × 132 mm
Charakterystyka
22338 MBW33 CT
- Oznaczenie
- 22338 MBW33
- Producent
- CT
- Średnica wewnętrzna d
- 190 mm
- Średnica zewnętrzna D
- 400 mm
- Szerokość B
- 132 mm
- Nośność dynamiczna C
- 1390 kN
- Nośność statyczna C0
- 2 530 kN
- Waga
- 81,2 kg
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Walcowe
Krótko o produkcie
22338 MBW33: łożysko baryłkowe marki CT. Średnica wewnętrzna d 190 mm, średnica zewnętrzna D 400 mm, szerokość B 132 mm. Nośność dynamiczna C 1390 kN, nośność statyczna C0 2530 kN, masa 81,2 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
