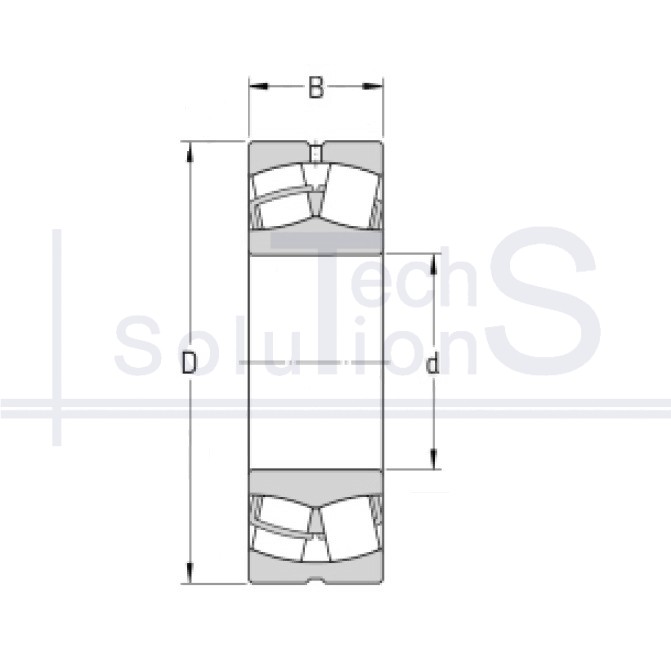

Łożysko baryłkowe poprzeczne 22215 CA/W33 CT 75 × 130 × 31 mm
Charakterystyka
22215 CA/W33 CT
- Oznaczenie
- 22215 CA/W33
- Producent
- CT
- Średnica wewnętrzna d
- 75 mm
- Średnica zewnętrzna D
- 130 mm
- Szerokość B
- 31 mm
- Nośność dynamiczna C
- 162 kN
- Nośność statyczna C0
- 215 kN
- Waga
- 1,7 kg
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Walcowe
Krótko o produkcie
22215 CA/W33: łożysko baryłkowe marki CT. Średnica wewnętrzna d 75 mm, średnica zewnętrzna D 130 mm, szerokość B 31 mm. Nośność dynamiczna C 162 kN, nośność statyczna C0 215 kN, masa 1,7 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
