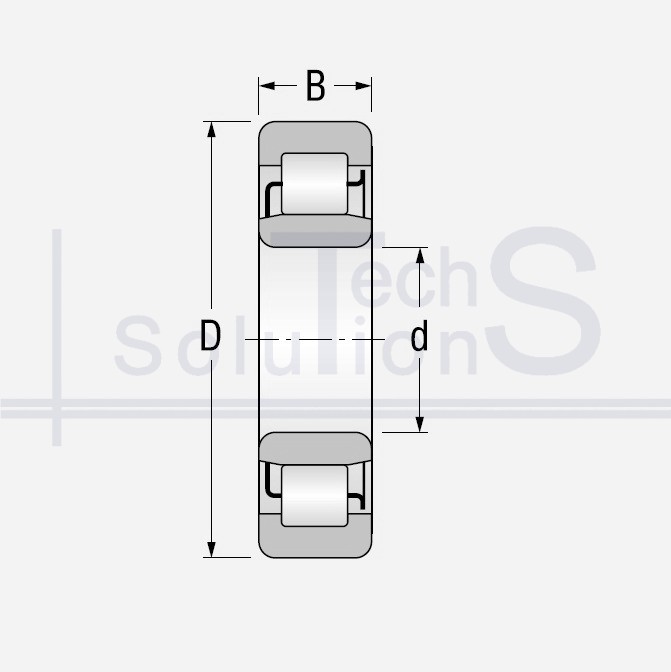

Łożysko walcowe poprzeczne NU2315 CT 75 × 160 × 55 mm
Charakterystyka
NU2315 CT
- Oznaczenie
- NU2315
- Producent
- CT
- Średnica wewnętrzna d
- 75 mm
- Średnica zewnętrzna D
- 160 mm
- Szerokość B
- 55 mm
- Nośność dynamiczna C
- 380 kN
- Nośność statyczna C0
- 400 kN
- Prędkość graniczna
- 5 300 obr/min
- Prędkość nominalna
- 4 500 obr/min
- Waga
- 4,93 kg
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
NU2315: łożysko walcowe poprzeczne marki CT. Średnica wewnętrzna d 75 mm, średnica zewnętrzna D 160 mm, szerokość B 55 mm. Nośność dynamiczna C 380 kN, nośność statyczna C0 400 kN, prędkość graniczna 5300 obr/min, masa 4,93 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
