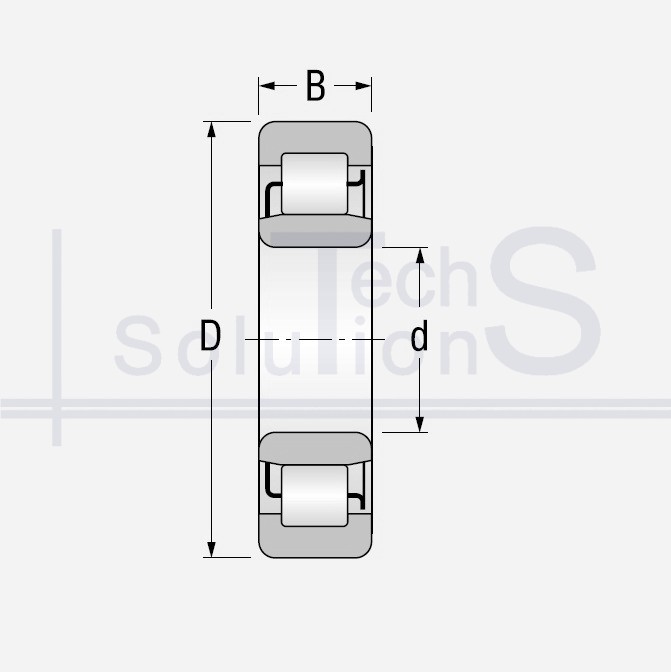

Łożysko walcowe poprzeczne NU413M CT 65 × 160 × 37 mm
Charakterystyka
NU413M CT
- Oznaczenie
- NU413M
- Producent
- CT
- Średnica wewnętrzna d
- 65 mm
- Średnica zewnętrzna D
- 160 mm
- Szerokość B
- 37 mm
- Nośność dynamiczna C
- 183 kN
- Nośność statyczna C0
- 190 kN
- Prędkość nominalna
- 4 800 obr/min
- Waga
- 3,58 kg
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
NU413M: łożysko walcowe poprzeczne marki CT. Średnica wewnętrzna d 65 mm, średnica zewnętrzna D 160 mm, szerokość B 37 mm. Nośność dynamiczna C 183 kN, nośność statyczna C0 190 kN, masa 3,58 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
