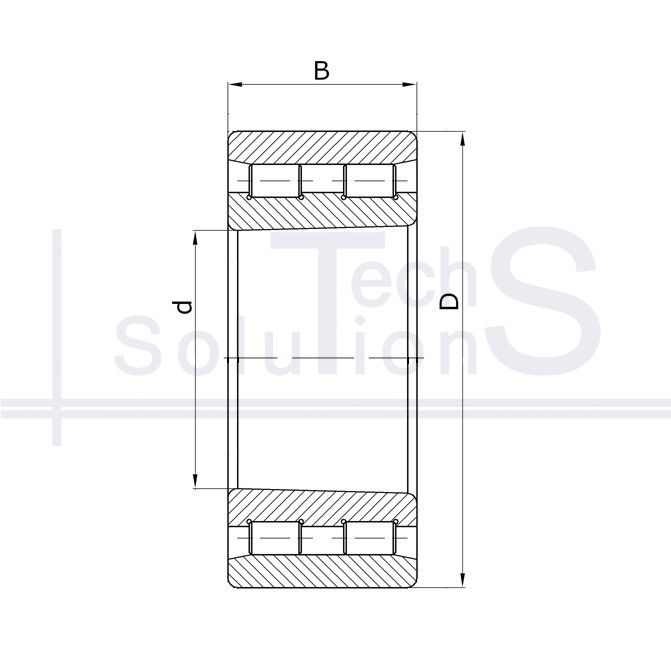

Łożysko walcowe poprzeczne NN3012K CT 60 × 95 × 26 mm
Charakterystyka
NN3012K CT
- Oznaczenie
- NN3012K
- Producent
- CT
- Średnica wewnętrzna d
- 60 mm
- Średnica zewnętrzna D
- 95 mm
- Szerokość B
- 26 mm
- Nośność dynamiczna C
- 75 kN
- Nośność statyczna C0
- 110 kN
- Waga
- 0,674 kg
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
NN3012K: łożysko walcowe poprzeczne marki CT. Średnica wewnętrzna d 60 mm, średnica zewnętrzna D 95 mm, szerokość B 26 mm. Nośność dynamiczna C 75 kN, nośność statyczna C0 110 kN, masa 0,674 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
