Łożysko igiełkowe poprzeczne 3004752 m CT 260 × 440 × 144 mm
Charakterystyka
3004752 m CT
- Oznaczenie
- 3004752 m
- Producent
- CT

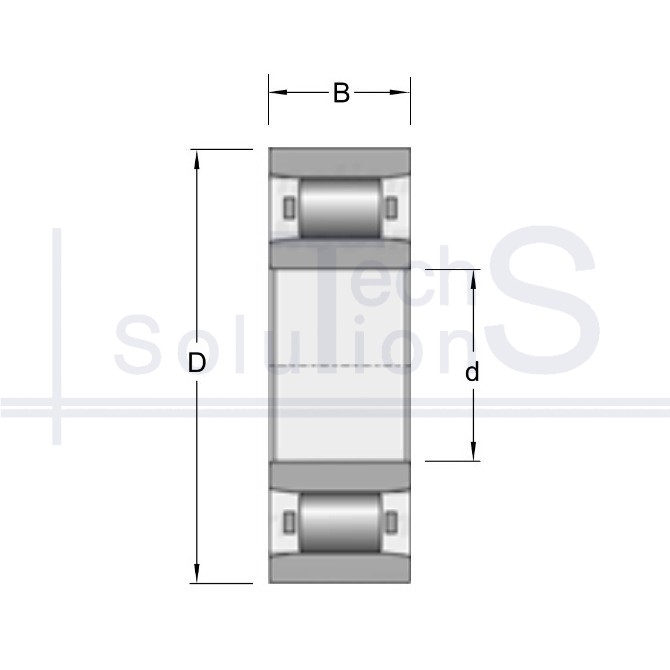

- Średnica wewnętrzna d
- 260 mm
- Średnica zewnętrzna D
- 440 mm
- Szerokość B
- 144 mm
- Waga
- 105,8 kg
- Elementy toczne
- Igiełkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
3004752 m: łożysko igiełkowe marki CT. Średnica wewnętrzna d 260 mm, średnica zewnętrzna D 440 mm, szerokość B 144 mm. Masa 105,8 kg.
Wałeczki igiełkowe dają małą wysokość przekroju przy tej samej nośności promieniowej, więc węzeł jest bardziej zwarty i lżejszy. Nie przenosi obciążenia osiowego.
Gdzie się stosuje
Łby korbowodów i sworznie tłokowe, krzyżaki wałów przegubowych, wały skrzyń biegów i skrzyń rozdzielczych, mechanizmy krzywkowe i dźwigniowe, przekładnie planetarne, pompy. Stosuje się je tam, gdzie wymiar promieniowy węzła jest ściśle ograniczony, a obciążenie promieniowe duże.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego jako zwykłej podpory wału: w ogóle nie przenosi obciążenia osiowego i nie ustala wału osiowo, więc wał przesunie się wzdłuż osi przy pierwszej sile. Wykonania bez pierścienia wewnętrznego (koszyk igiełkowy, tuleja z igiełkami) wymagają, by bieżnią był sam czop wału, hartowany do 58–64 HRC i szlifowany. Na niehartowanym wale igiełki wygniotą bieżnię w ciągu kilku godzin pracy.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
