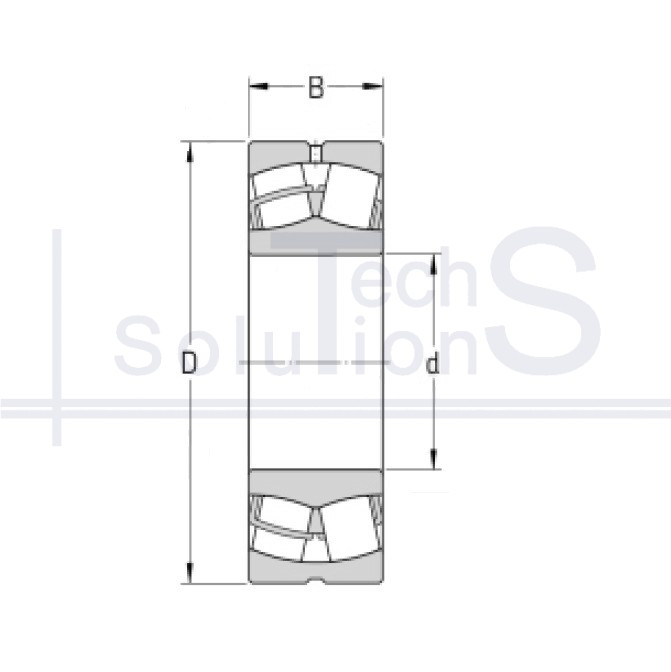

Łożysko baryłkowe poprzeczne 23044 MBW33 CT 220 × 340 × 90 mm
Charakterystyka
23044 MBW33 CT
- Oznaczenie
- 23044 MBW33
- Producent
- CT
- Średnica wewnętrzna d
- 220 mm
- Średnica zewnętrzna D
- 340 mm
- Szerokość B
- 90 mm
- Nośność dynamiczna C
- 633 kN
- Nośność statyczna C0
- 171 kN
- Waga
- 31 kg
- Elementy toczne
- Baryłkowe wałeczkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Walcowe
Krótko o produkcie
23044 MBW33: łożysko baryłkowe marki CT. Średnica wewnętrzna d 220 mm, średnica zewnętrzna D 340 mm, szerokość B 90 mm. Nośność dynamiczna C 633 kN, nośność statyczna C0 171 kN, masa 31 kg.
Dwa rzędy wałeczków baryłkowych na kulistej bieżni pierścienia zewnętrznego: wysoka nośność połączona z kompensacją niewspółosiowości. Do dużych i udarowych obciążeń przy niskich i średnich prędkościach obrotowych.
Gdzie się stosuje
Przesiewacze wibracyjne i sita, bębny przenośników taśmowych, kruszarki, młyny, wentylatory dużej mocy, długie wały transmisyjne, które się uginają. Kulista bieżnia zewnętrzna kompensuje niewspółosiowość podpór w spawanej ramie, której nie da się usunąć obróbką.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego poprzecznego w węźle szybkoobrotowym: w tym samym rozmiarze prędkość graniczna łożyska baryłkowego bywa kilka razy niższa, więc węzeł się przegrzeje i wypchnie smar przez uszczelnienia. Odwrotna zamiana kosztuje jeszcze więcej: jeśli podpory są niewspółosiowe, każde sztywne łożysko będzie pracować na krawędzi bieżni i zacznie się łuszczyć po kilkuset godzinach.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
