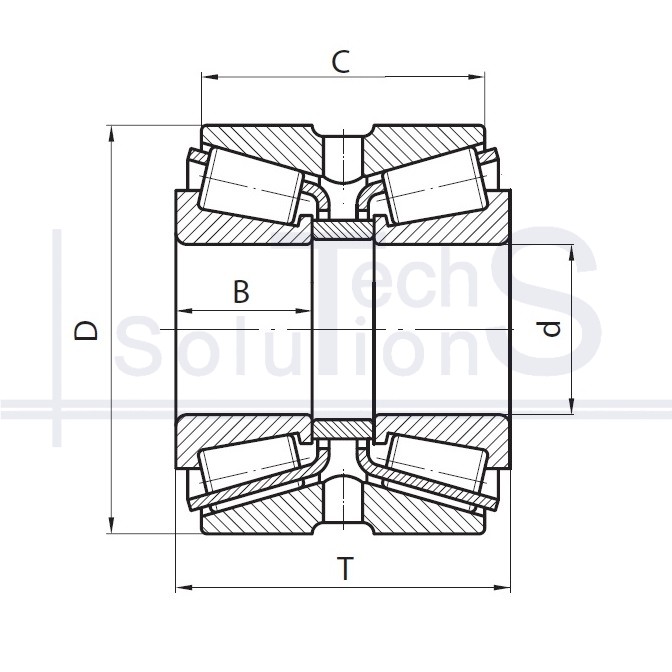

Łożysko wałeczkowe stożkowe 2097952 CT 260 × 360 × 134 mm
Charakterystyka
2097952 CT
- Oznaczenie
- 2097952
- Producent
- CT
- Średnica wewnętrzna d
- 260 mm
- Średnica zewnętrzna D
- 360 mm
- Wysokość T
- 134 mm
- Szerokość B
- 60 mm
- Waga
- 38,3 kg
- Szerokość pierścienia zewnętrznego C
- 109 mm
- Elementy toczne
- Stożkowe wałeczkowe
- Typ obciążenia
- Promieniowo-osiowe
Krótko o produkcie
2097952: łożysko stożkowe marki CT. Średnica wewnętrzna d 260 mm, średnica zewnętrzna D 360 mm, wysokość montażowa T 134 mm. Masa 38,3 kg.
Bieżnie i wałeczki są stożkowe, a wierzchołki stożków zbiegają się na osi łożyska. Przenosi obciążenie złożone: promieniowe i osiowe w jednym kierunku. Może być montowane parami, luz lub napięcie wstępne ustala się przy montażu. Nadaje się do dużych i udarowych obciążeń.
Gdzie się stosuje
Piasty kół, wały przekładni stożkowo-walcowych i ślimakowych, wrzeciona obrabiarek, bębny i walce. Montuje się je parami w układzie O lub X, a luz osiowy lub napięcie wstępne reguluje się przy montażu.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego ani walcowego: bez drugiej podpory, która zamyka siłę osiową, łożysko stożkowe nie ma napięcia wstępnego. Wałeczki się odciążają i zaczynają ślizgać po bieżni zamiast się toczyć, co prowadzi do zatarć i szybkiego zniszczenia. Uwaga: zgodność d i D niczego nie przesądza. W łożysku stożkowym zamiast szerokości B podaje się wysokość montażową T, więc gniazdo ma inną szerokość, a węzeł wymaga regulacji przy montażu.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
