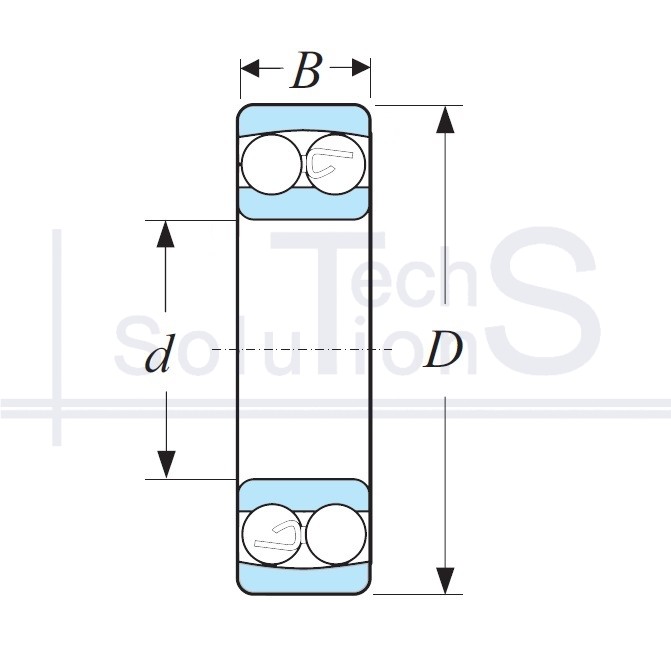

Łożysko kulkowe samonastawne 2208 CT 40 × 80 × 23 mm
Charakterystyka
2208 CT
- Oznaczenie
- 2208
- Producent
- CT
- Średnica wewnętrzna d
- 40 mm
- Średnica zewnętrzna D
- 80 mm
- Szerokość B
- 23 mm
- Nośność dynamiczna C
- 22,5 kN
- Nośność statyczna C0
- 7,38 kN
- Waga
- 0,505 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Otwór montażowy
- Walcowe
Krótko o produkcie
2208: łożysko kulkowe samonastawne marki CT. Średnica wewnętrzna d 40 mm, średnica zewnętrzna D 80 mm, szerokość B 23 mm. Nośność dynamiczna C 22,5 kN, nośność statyczna C0 7,38 kN, masa 0,505 kg.
Kulista bieżnia pierścienia zewnętrznego pozwala pierścieniowi wewnętrznemu z kulkami wychylać się względem zewnętrznego, więc łożysko kompensuje niewspółosiowość wału względem korpusu. Moment tarcia jest niższy niż w łożysku baryłkowym, nośność mniejsza.
Gdzie się stosuje
Wały transmisyjne i napędowe na trzech i więcej podporach, wentylatory, maszyny włókiennicze i rolnicze, przenośniki, w których obudowy przykręca się do spawanej ramy bez wspólnej obróbki gniazd. Moment tarcia jest niższy niż w łożysku baryłkowym, więc przy długiej pracy podpora mniej się nagrzewa.
Kiedy nie stosować
Nie stosować zamiast łożyska baryłkowego w obciążonym węźle: punktowy styk kulek daje kilkakrotnie niższą nośność C, a trwałość spada z trzecią potęgą stosunku C/P. Dwa razy za mała nośność to osiem razy krótsza trwałość. Nie stosować zamiast sztywnego łożyska kulkowego tam, gdzie potrzebna jest sztywność kątowa: pierścień zewnętrzny nie ustala kąta pochylenia wału i węzeł zachowuje się jak przegub, przez co cierpią sąsiednie zazębienia i uszczelnienia. Nie stosować, gdy na łożysko działa obciążenie osiowe.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
