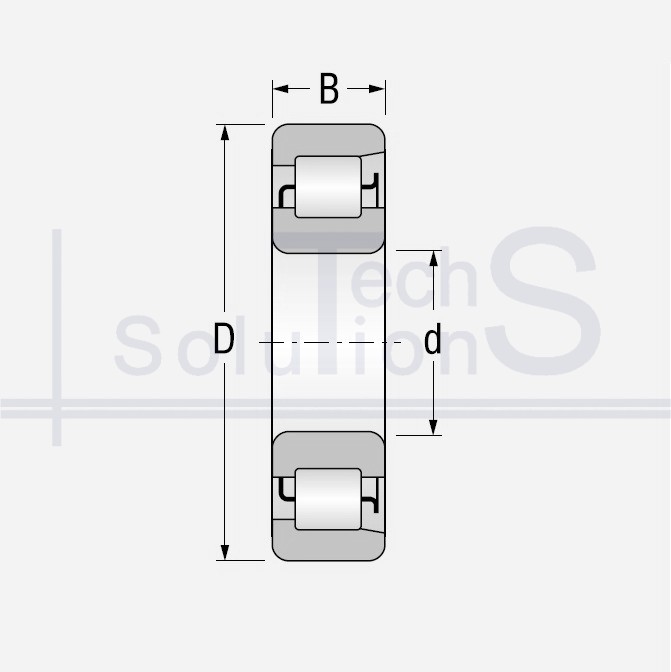

Łożysko walcowe poprzeczne NF307E CT 35 × 80 × 21 mm
Charakterystyka
NF307E CT
- Oznaczenie
- NF307E
- Producent
- CT
- Średnica wewnętrzna d
- 35 mm
- Średnica zewnętrzna D
- 80 mm
- Szerokość B
- 21 mm
- Nośność dynamiczna C
- 49,6 kN
- Nośność statyczna C0
- 46,9 kN
- Waga
- 0,515 kg
- Elementy toczne
- Walcowe wałeczkowe
- Typ obciążenia
- Promieniowe
Krótko o produkcie
NF307E: łożysko walcowe poprzeczne marki CT. Średnica wewnętrzna d 35 mm, średnica zewnętrzna D 80 mm, szerokość B 21 mm. Nośność dynamiczna C 49,6 kN, nośność statyczna C0 46,9 kN, masa 0,515 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
