Łożysko kulkowe samonastawne 1309K+H309 CT 45 × 100 × 39 mm
Charakterystyka
1309K+H309 CT
- Oznaczenie
- 1309K+H309
- Producent
- CT
- Średnica wewnętrzna d
- 45 mm
- Średnica zewnętrzna D
- 100 mm
- Szerokość B
- 39 mm
- Nośność dynamiczna C
- 38 kN
- Nośność statyczna C0
- 12,8 kN
- Waga
- 1,21 kg
- Szerokość pierścienia zewnętrznego C
- 25 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Promieniowe
- Liczba rzędów
- Dwurzędowe
- Średnica osadzenia tulei d1
- 40 mm
- Otwór montażowy
- Stożkowe
- Tuleja mocująca
- H309
Krótko o produkcie
1309K+H309: łożysko kulkowe samonastawne marki CT. Średnica wewnętrzna d 45 mm, średnica zewnętrzna D 100 mm, szerokość B 39 mm. Nośność dynamiczna C 38 kN, nośność statyczna C0 12,8 kN, masa 1,21 kg.
Kulista bieżnia pierścienia zewnętrznego pozwala pierścieniowi wewnętrznemu z kulkami wychylać się względem zewnętrznego, więc łożysko kompensuje niewspółosiowość wału względem korpusu. Moment tarcia jest niższy niż w łożysku baryłkowym, nośność mniejsza.
Gdzie się stosuje
Wały transmisyjne i napędowe na trzech i więcej podporach, wentylatory, maszyny włókiennicze i rolnicze, przenośniki, w których obudowy przykręca się do spawanej ramy bez wspólnej obróbki gniazd. Moment tarcia jest niższy niż w łożysku baryłkowym, więc przy długiej pracy podpora mniej się nagrzewa.
Kiedy nie stosować
Nie stosować zamiast łożyska baryłkowego w obciążonym węźle: punktowy styk kulek daje kilkakrotnie niższą nośność C, a trwałość spada z trzecią potęgą stosunku C/P. Dwa razy za mała nośność to osiem razy krótsza trwałość. Nie stosować zamiast sztywnego łożyska kulkowego tam, gdzie potrzebna jest sztywność kątowa: pierścień zewnętrzny nie ustala kąta pochylenia wału i węzeł zachowuje się jak przegub, przez co cierpią sąsiednie zazębienia i uszczelnienia. Nie stosować, gdy na łożysko działa obciążenie osiowe.

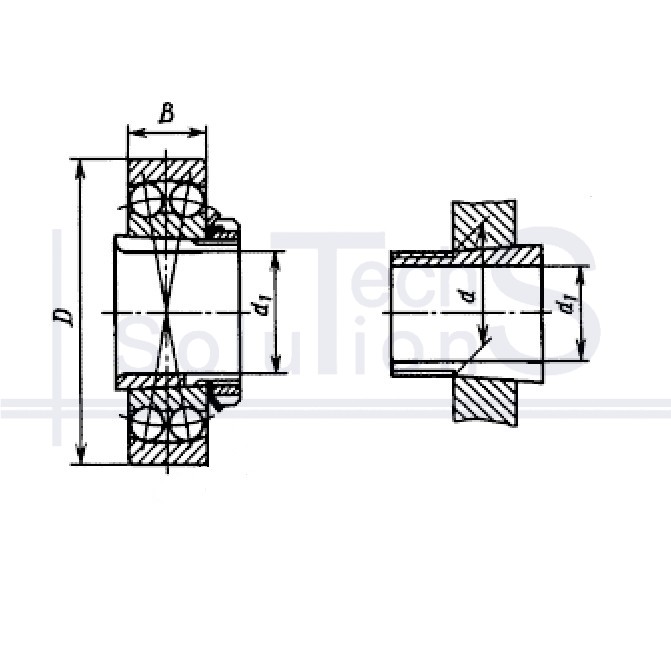

Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
