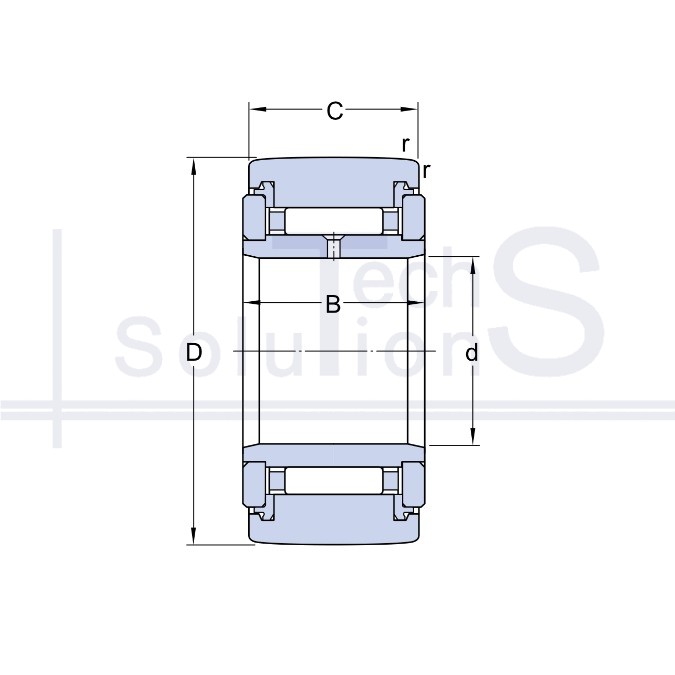

Rolka nośna NATR 12 PPXA SKF 12 × 32 × 15 mm
Charakterystyka
NATR 12 PPXA SKF
- Oznaczenie
- NATR 12 PPXA
- Producent
- SKF
- Średnica wewnętrzna d
- 12 mm
- Średnica zewnętrzna D
- 32 mm
- Szerokość B
- 15 mm
- Nośność dynamiczna C
- 6,6 kN
- Nośność statyczna C0
- 8,5 kN
- Prędkość graniczna
- 4 500 obr/min
- Waga
- 0,066 kg
- Promień fazy r
- 0,6 mm
- Elementy toczne
- Igiełkowe
- Obecność czopu
- Bez czopa
- Szerokość pierścienia zewnętrznego C
- 14 mm
Krótko o produkcie
NATR 12 PPXA: rolka nośna marki SKF. Średnica wewnętrzna d 12 mm, średnica zewnętrzna D 32 mm, szerokość B 15 mm. Nośność dynamiczna C 6,6 kN, nośność statyczna C0 8,5 kN, prędkość graniczna 4500 obr/min, masa 0,066 kg.
Grubościenny pierścień zewnętrzny toczy się bezpośrednio po prowadnicy lub krzywce, obudowa nie jest potrzebna. Przenosi obciążenie promieniowe, często ze znaczną składową udarową.
Gdzie się stosuje
Mechanizmy krzywkowe i kopiały, prowadnice liniowe, przenośniki rolkowe i transportery, automaty pakujące i tłoczące, wysięgniki teleskopowe. Montuje się ją na czopie (sworzniu) albo na osi w widełkach, zależnie od wykonania.
Kiedy nie stosować
Nie zastępuje zwykłego łożyska poprzecznego osadzonego między wałem a korpusem: jej nośność wyznaczono dla toczenia się pierścienia po bieżni, a nie dla równomiernego podparcia na całym obwodzie. Odwrotna zamiana też jest błędem: cienki pierścień zewnętrzny zwykłego łożyska puszczony po szynie ulega wgnieceniu.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
