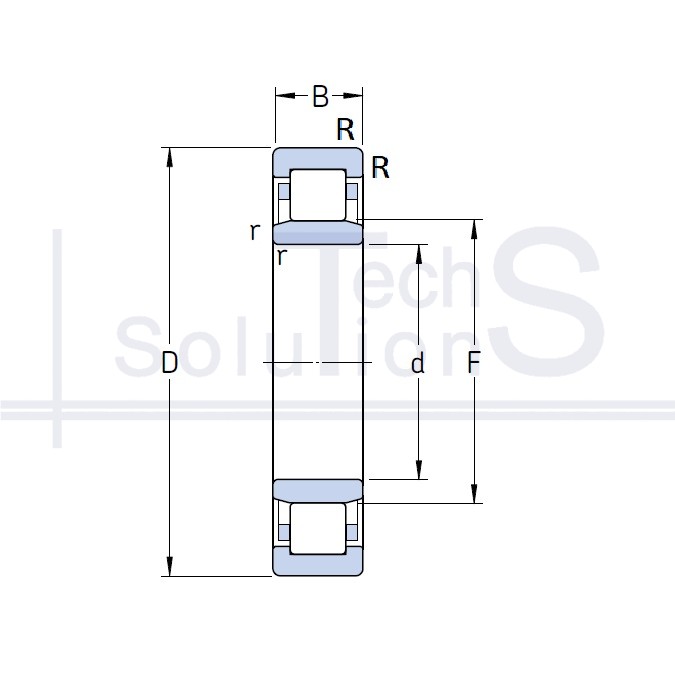

Łożysko walcowe poprzeczne NU 1006 SKF 30 × 55 × 13 mm
Charakterystyka
NU 1006 SKF
- Oznaczenie
- NU 1006
- Producent
- SKF
- Średnica wewnętrzna d
- 30 mm
- Średnica zewnętrzna D
- 55 mm
- Szerokość B
- 13 mm
- Nośność dynamiczna C
- 17,9 kN
- Nośność statyczna C0
- 17,3 kN
- Prędkość graniczna
- 15 000 obr/min
- Prędkość nominalna
- 15 000 obr/min
- Waga
- 0,12 kg
- Promień fazy r
- 1 mm
- Elementy toczne
- Walcowe poprzeczne
- Typ obciążenia
- Promieniowe
- Tworząca wewnętrzna F
- 36,5 mm
Krótko o produkcie
NU 1006: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 30 mm, średnica zewnętrzna D 55 mm, szerokość B 13 mm. Nośność dynamiczna C 17,9 kN, nośność statyczna C0 17,3 kN, prędkość graniczna 15 000 obr/min, masa 0,12 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
