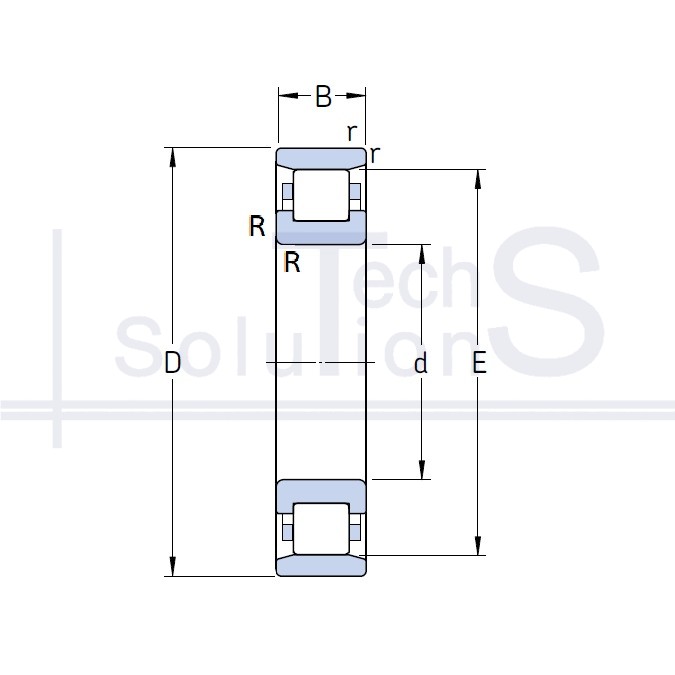

Łożysko walcowe poprzeczne N 317 ECP/C3 SKF 85 × 180 × 41 mm
Charakterystyka
N 317 ECP/C3 SKF
- Oznaczenie
- N 317 ECP/C3
- Producent
- SKF
- Średnica wewnętrzna d
- 85 mm
- Średnica zewnętrzna D
- 180 mm
- Szerokość B
- 41 mm
- Nośność dynamiczna C
- 340 kN
- Nośność statyczna C0
- 335 kN
- Prędkość graniczna
- 4 800 obr/min
- Prędkość nominalna
- 4 000 obr/min
- Waga
- 4,55 kg
- Promień fazy r
- 3 mm
- Luz promieniowy
- C3
- Elementy toczne
- Walcowe poprzeczne
- Typ obciążenia
- Promieniowe
- Tworząca zewnętrzna E
- 160 mm
Krótko o produkcie
N 317 ECP/C3: łożysko walcowe poprzeczne marki SKF. Średnica wewnętrzna d 85 mm, średnica zewnętrzna D 180 mm, szerokość B 41 mm. Nośność dynamiczna C 340 kN, nośność statyczna C0 335 kN, prędkość graniczna 4800 obr/min, masa 4,55 kg.
Liniowy styk wałeczka z bieżnią daje wysoką nośność promieniową i odporność na obciążenia udarowe. Pierścienie są rozłączne, co ułatwia montaż i demontaż.
Gdzie się stosuje
Podpora swobodna wałów przekładni, skrzyń biegów i dużych silników elektrycznych, łożyskowanie walców, węzły o wysokiej sztywności promieniowej. Wykonania N i NU pozwalają wałowi swobodnie wydłużać się przy nagrzewaniu, a NJ i NUP ustalają go w jednym lub w obu kierunkach.
Kiedy nie stosować
Nie stosować zamiast łożyska stożkowego ani skośnego: wykonania N i NU w ogóle nie przenoszą obciążenia osiowego. Wał przesunie się wzdłuż osi, czoła wałeczków oprą się o obrzeża pierścienia, pojawi się nagrzewanie i zatarcia. Odwrotna zamiana też jest błędem: łożysko nie jest samonastawne, a niewspółosiowość podpór przenosi styk wałeczka na krawędź bieżni.
