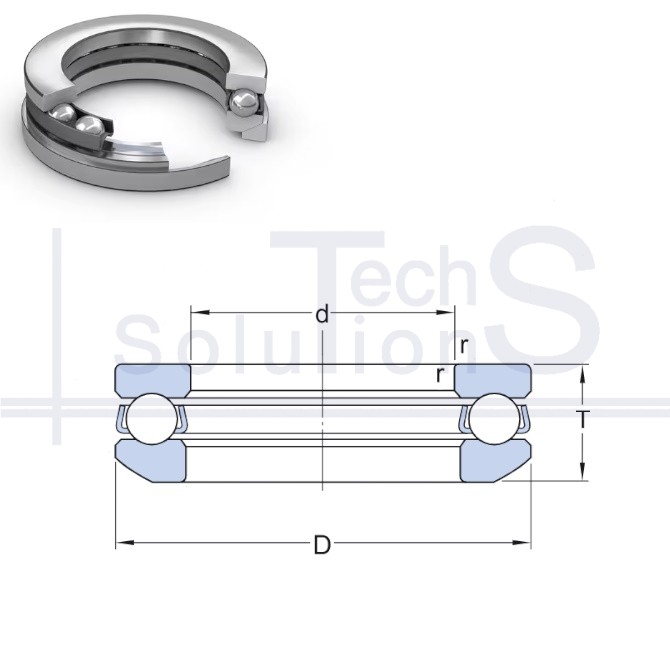

Łożysko kulkowe oporowe 53320 SKF 100 × 170 × 59,2 mm
Charakterystyka
53320 SKF
- Oznaczenie
- 53320
- Producent
- SKF
- Średnica wewnętrzna d
- 100 mm
- Średnica zewnętrzna D
- 170 mm
- Wysokość T
- 59,2 mm
- Nośność dynamiczna C
- 225 kN
- Nośność statyczna C0
- 570 kN
- Prędkość graniczna
- 1 800 obr/min
- Prędkość nominalna
- 1 300 obr/min
- Waga
- 5,95 kg
- Promień fazy r
- 1,5 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Osiowe
- Komentarz
- Bez pierścienia podkładowego U 320
Krótko o produkcie
53320: łożysko kulkowe wzdłużne marki SKF. Średnica wewnętrzna d 100 mm, średnica zewnętrzna D 170 mm, wysokość montażowa T 59,2 mm. Nośność dynamiczna C 225 kN, nośność statyczna C0 570 kN, prędkość graniczna 1800 obr/min, masa 5,95 kg.
Przenosi tylko obciążenie osiowe: jednokierunkowe w jednym kierunku, dwukierunkowe w obu. Nie przenosi obciążenia promieniowego, wał musi ustalać inna podpora.
Gdzie się stosuje
Pionowe wały mieszadeł i wirówek, stoły i wieńce obrotowe, podnośniki śrubowe, kły i koniki obrabiarek, przekładnie ślimakowe jako podpora siły osiowej. Zawsze pracuje w parze z łożyskiem poprzecznym, które centruje wał.
Kiedy nie stosować
Nie stosować zamiast łożyska skośnego ani stożkowego: ten typ w ogóle nie przenosi składowej promieniowej. Pierścienie się przekoszą, kulki naprą na koszyk i go zniszczą, a węzeł się zablokuje. Nie może też być jedyną podporą wału, bo nie ma czym go centrować. Trzeba pamiętać o dolnej granicy: przy zbyt małym obciążeniu kulki ślizgają się zamiast toczyć, dlatego minimalne obciążenie osiowe musi zapewnić sprężyna lub ciężar węzła.
