Łożysko kulkowe wzdłużne 51134 NTE 170 × 215 × 34 mm
Charakterystyka
51134 NTE
- Oznaczenie
- 51134
- Producent
- NTE

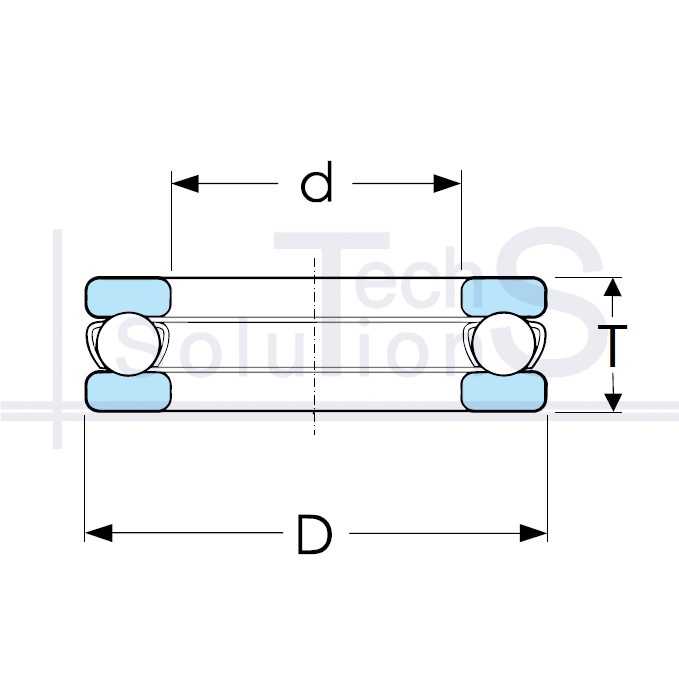

- Średnica wewnętrzna d
- 170 mm
- Średnica zewnętrzna D
- 215 mm
- Wysokość T
- 34 mm
- Nośność dynamiczna C
- 133 kN
- Nośność statyczna C0
- 540 kN
- Prędkość graniczna
- 2 200 obr/min
- Prędkość nominalna
- 1 600 obr/min
- Waga
- 3,3 kg
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
51134: łożysko kulkowe wzdłużne marki NTE. Średnica wewnętrzna d 170 mm, średnica zewnętrzna D 215 mm, wysokość montażowa T 34 mm. Nośność dynamiczna C 133 kN, nośność statyczna C0 540 kN, prędkość graniczna 2200 obr/min, masa 3,3 kg.
Przenosi tylko obciążenie osiowe: jednokierunkowe w jednym kierunku, dwukierunkowe w obu. Nie przenosi obciążenia promieniowego, wał musi ustalać inna podpora.
Gdzie się stosuje
Pionowe wały mieszadeł i wirówek, stoły i wieńce obrotowe, podnośniki śrubowe, kły i koniki obrabiarek, przekładnie ślimakowe jako podpora siły osiowej. Zawsze pracuje w parze z łożyskiem poprzecznym, które centruje wał.
Kiedy nie stosować
Nie stosować zamiast łożyska skośnego ani stożkowego: ten typ w ogóle nie przenosi składowej promieniowej. Pierścienie się przekoszą, kulki naprą na koszyk i go zniszczą, a węzeł się zablokuje. Nie może też być jedyną podporą wału, bo nie ma czym go centrować. Trzeba pamiętać o dolnej granicy: przy zbyt małym obciążeniu kulki ślizgają się zamiast toczyć, dlatego minimalne obciążenie osiowe musi zapewnić sprężyna lub ciężar węzła.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
