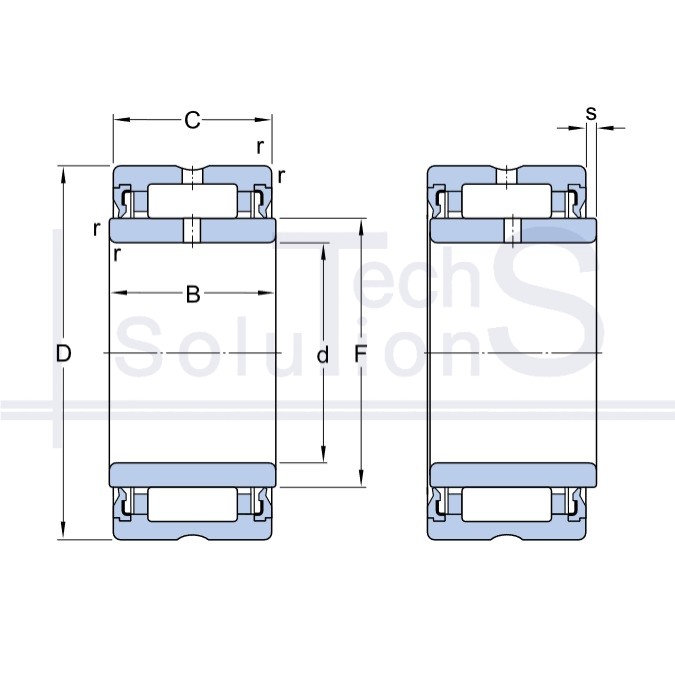

Łożysko igiełkowe poprzeczne NA 4906 2RS SKF 30 × 47 × 18 mm
Charakterystyka
NA 4906 2RS SKF
- Oznaczenie
- NA 4906 2RS
- Producent
- SKF
- Średnica wewnętrzna d
- 30 mm
- Średnica zewnętrzna D
- 47 mm
- Szerokość B
- 18 mm
- Nośność dynamiczna C
- 23,3 kN
- Nośność statyczna C0
- 32 kN
- Prędkość graniczna
- 5 600 obr/min
- Uszczelnienie
- Stykowe uszczelnienie z obu stron
- Waga
- 0,104 kg
- Promień fazy r
- 0,3 mm
- Elementy toczne
- Igiełkowe
- Typ obciążenia
- Promieniowe
- Dopuszczalne przesunięcie osiowe s
- 0,5 mm
- Szerokość pierścienia zewnętrznego C
- 17 mm
Krótko o produkcie
NA 4906 2RS: łożysko igiełkowe marki SKF. Średnica wewnętrzna d 30 mm, średnica zewnętrzna D 47 mm, szerokość B 18 mm. Uszczelnienie: stykowe z obu stron. Nośność dynamiczna C 23,3 kN, nośność statyczna C0 32 kN, prędkość graniczna 5600 obr/min, masa 0,104 kg.
Wałeczki igiełkowe dają małą wysokość przekroju przy tej samej nośności promieniowej, więc węzeł jest bardziej zwarty i lżejszy. Nie przenosi obciążenia osiowego.
Gdzie się stosuje
Łby korbowodów i sworznie tłokowe, krzyżaki wałów przegubowych, wały skrzyń biegów i skrzyń rozdzielczych, mechanizmy krzywkowe i dźwigniowe, przekładnie planetarne, pompy. Stosuje się je tam, gdzie wymiar promieniowy węzła jest ściśle ograniczony, a obciążenie promieniowe duże.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego jako zwykłej podpory wału: w ogóle nie przenosi obciążenia osiowego i nie ustala wału osiowo, więc wał przesunie się wzdłuż osi przy pierwszej sile. Wykonania bez pierścienia wewnętrznego (koszyk igiełkowy, tuleja z igiełkami) wymagają, by bieżnią był sam czop wału, hartowany do 58–64 HRC i szlifowany. Na niehartowanym wale igiełki wygniotą bieżnię w ciągu kilku godzin pracy.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
