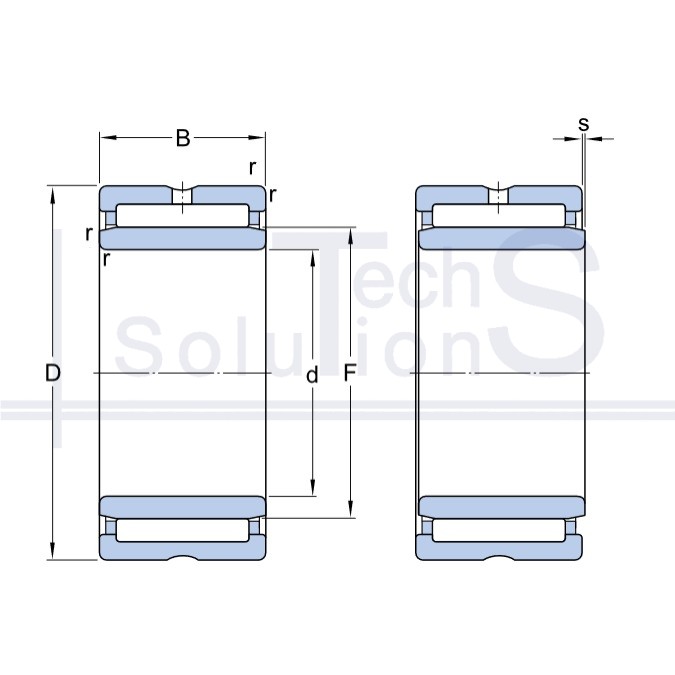

Łożysko igiełkowe poprzeczne NA 4900 SKF 10 × 22 × 13 mm
Charakterystyka
NA 4900 SKF
- Oznaczenie
- NA 4900
- Producent
- SKF
- Średnica wewnętrzna d
- 10 mm
- Średnica zewnętrzna D
- 22 mm
- Szerokość B
- 13 mm
- Nośność dynamiczna C
- 8,8 kN
- Nośność statyczna C0
- 10,4 kN
- Prędkość graniczna
- 28 000 obr/min
- Prędkość nominalna
- 24 000 obr/min
- Waga
- 0,024 kg
- Promień fazy r
- 0,3 mm
- Elementy toczne
- Igiełkowe
- Typ obciążenia
- Promieniowe
- Tworząca wewnętrzna F
- 14 mm
- Dopuszczalne przesunięcie osiowe s
- 0,5 mm
Krótko o produkcie
NA 4900: łożysko igiełkowe marki SKF. Średnica wewnętrzna d 10 mm, średnica zewnętrzna D 22 mm, szerokość B 13 mm. Nośność dynamiczna C 8,8 kN, nośność statyczna C0 10,4 kN, prędkość graniczna 28 000 obr/min, masa 0,024 kg.
Wałeczki igiełkowe dają małą wysokość przekroju przy tej samej nośności promieniowej, więc węzeł jest bardziej zwarty i lżejszy. Nie przenosi obciążenia osiowego.
Gdzie się stosuje
Łby korbowodów i sworznie tłokowe, krzyżaki wałów przegubowych, wały skrzyń biegów i skrzyń rozdzielczych, mechanizmy krzywkowe i dźwigniowe, przekładnie planetarne, pompy. Stosuje się je tam, gdzie wymiar promieniowy węzła jest ściśle ograniczony, a obciążenie promieniowe duże.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego jako zwykłej podpory wału: w ogóle nie przenosi obciążenia osiowego i nie ustala wału osiowo, więc wał przesunie się wzdłuż osi przy pierwszej sile. Wykonania bez pierścienia wewnętrznego (koszyk igiełkowy, tuleja z igiełkami) wymagają, by bieżnią był sam czop wału, hartowany do 58–64 HRC i szlifowany. Na niehartowanym wale igiełki wygniotą bieżnię w ciągu kilku godzin pracy.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
