Rolka nośna KR 19 PPXA SKF 8 × 19 × 32 mm
Charakterystyka
KR 19 PPXA SKF
- Oznaczenie
- KR 19 PPXA
- Producent
- SKF
- Średnica wewnętrzna d
- 8 mm
- Średnica zewnętrzna D
- 19 mm
- Szerokość B
- 32 mm
- Nośność dynamiczna C
- 3,47 kN
- Nośność statyczna C0
- 3,8 kN
- Prędkość graniczna
- 5 600 obr/min
- Waga
- 0,029 kg
- Promień fazy r
- 0,15 mm
- Długość gwintu lg
- 10 mm
- Gwint G
- M8
- Obecność czopu
- Z czopem
- Szerokość pierścienia zewnętrznego C
- 11 mm
Krótko o produkcie
KR 19 PPXA: rolka nośna marki SKF. Średnica wewnętrzna d 8 mm, średnica zewnętrzna D 19 mm, szerokość B 32 mm. Nośność dynamiczna C 3,47 kN, nośność statyczna C0 3,8 kN, prędkość graniczna 5600 obr/min, masa 0,029 kg.
Grubościenny pierścień zewnętrzny toczy się bezpośrednio po prowadnicy lub krzywce, obudowa nie jest potrzebna. Przenosi obciążenie promieniowe, często ze znaczną składową udarową.
Gdzie się stosuje
Mechanizmy krzywkowe i kopiały, prowadnice liniowe, przenośniki rolkowe i transportery, automaty pakujące i tłoczące, wysięgniki teleskopowe. Montuje się ją na czopie (sworzniu) albo na osi w widełkach, zależnie od wykonania.
Kiedy nie stosować
Nie zastępuje zwykłego łożyska poprzecznego osadzonego między wałem a korpusem: jej nośność wyznaczono dla toczenia się pierścienia po bieżni, a nie dla równomiernego podparcia na całym obwodzie. Odwrotna zamiana też jest błędem: cienki pierścień zewnętrzny zwykłego łożyska puszczony po szynie ulega wgnieceniu.

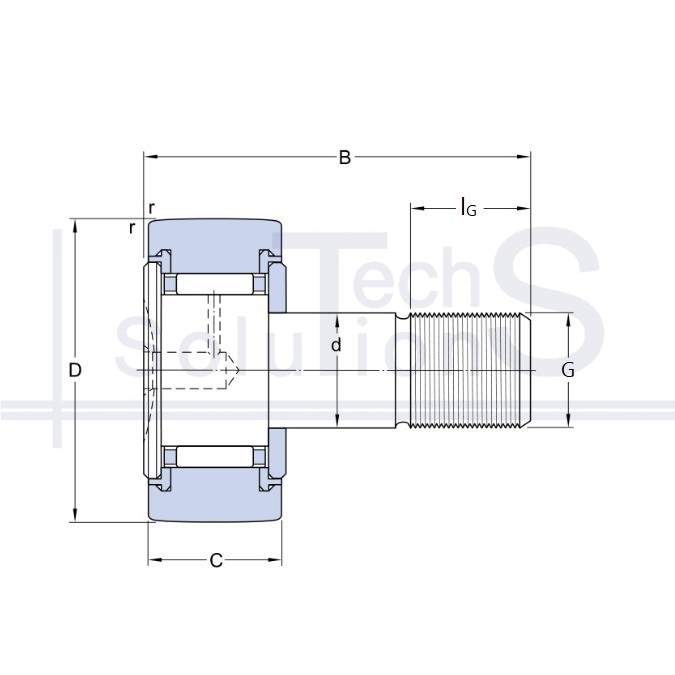

Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
