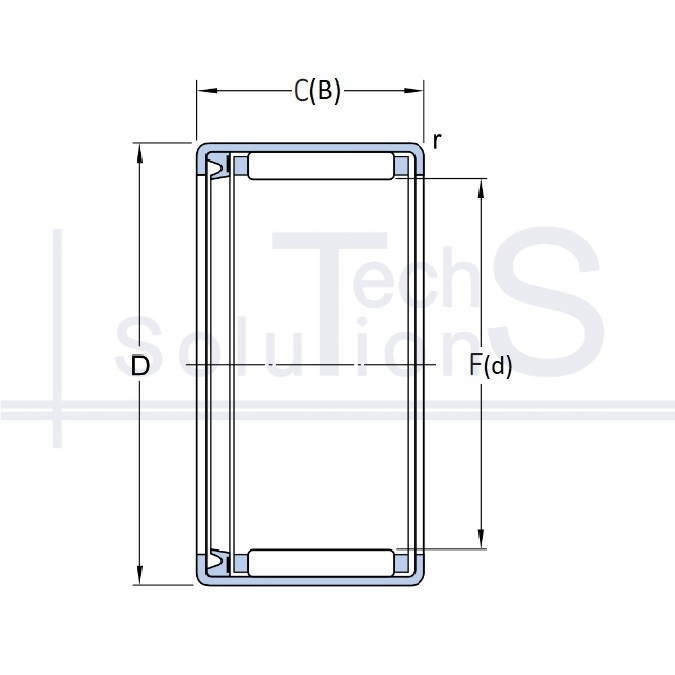

Łożysko igiełkowe poprzeczne HK 1012 RS SKF 10 × 14 × 12 mm
Charakterystyka
HK 1012 RS SKF
- Oznaczenie
- HK 1012 RS
- Producent
- SKF
- Średnica wewnętrzna d
- 10 mm
- Średnica zewnętrzna D
- 14 mm
- Szerokość B
- 12 mm
- Nośność dynamiczna C
- 4,29 kN
- Nośność statyczna C0
- 5,3 kN
- Prędkość graniczna
- 12 000 obr/min
- Uszczelnienie
- Stykowe uszczelnienie z jednej strony
- Waga
- 0,004 kg
- Promień fazy r
- 0,4 mm
- Elementy toczne
- Igiełkowe
- Typ obciążenia
- Promieniowe
- Tworząca wewnętrzna F
- 10 mm
- Szerokość pierścienia zewnętrznego C
- 12 mm
Krótko o produkcie
HK 1012 RS: łożysko igiełkowe marki SKF. Średnica wewnętrzna d 10 mm, średnica zewnętrzna D 14 mm, szerokość B 12 mm. Uszczelnienie: stykowe z jednej strony. Nośność dynamiczna C 4,29 kN, nośność statyczna C0 5,3 kN, prędkość graniczna 12 000 obr/min, masa 0,004 kg.
Wałeczki igiełkowe dają małą wysokość przekroju przy tej samej nośności promieniowej, więc węzeł jest bardziej zwarty i lżejszy. Nie przenosi obciążenia osiowego.
Gdzie się stosuje
Łby korbowodów i sworznie tłokowe, krzyżaki wałów przegubowych, wały skrzyń biegów i skrzyń rozdzielczych, mechanizmy krzywkowe i dźwigniowe, przekładnie planetarne, pompy. Stosuje się je tam, gdzie wymiar promieniowy węzła jest ściśle ograniczony, a obciążenie promieniowe duże.
Kiedy nie stosować
Nie stosować zamiast łożyska kulkowego jako zwykłej podpory wału: w ogóle nie przenosi obciążenia osiowego i nie ustala wału osiowo, więc wał przesunie się wzdłuż osi przy pierwszej sile. Wykonania bez pierścienia wewnętrznego (koszyk igiełkowy, tuleja z igiełkami) wymagają, by bieżnią był sam czop wału, hartowany do 58–64 HRC i szlifowany. Na niehartowanym wale igiełki wygniotą bieżnię w ciągu kilku godzin pracy.
