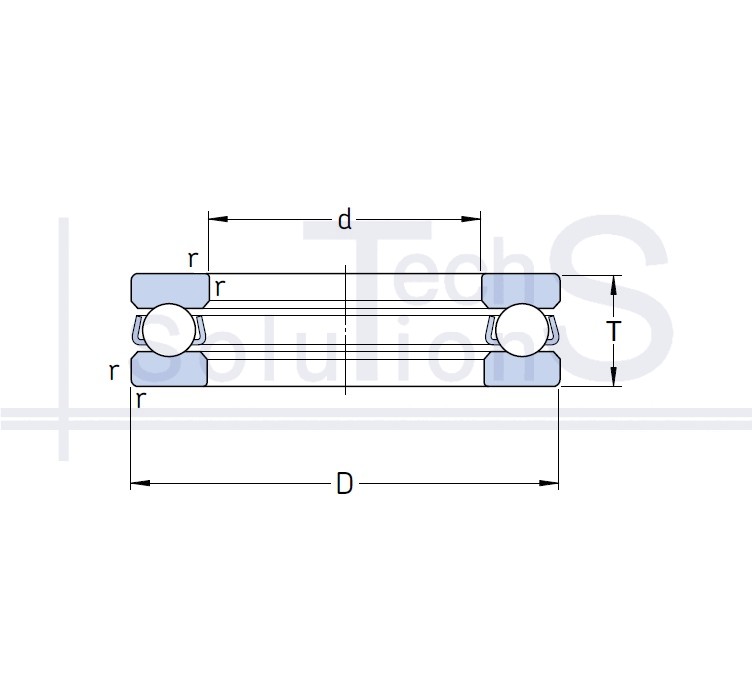

Łożysko kulkowe oporowe 51117 SKF 85 × 110 × 19 mm
Charakterystyka
51117 SKF
- Oznaczenie
- 51117
- Producent
- SKF
- Średnica wewnętrzna d
- 85 mm
- Średnica zewnętrzna D
- 110 mm
- Wysokość T
- 19 mm
- Nośność dynamiczna C
- 44,9 kN
- Nośność statyczna C0
- 146 kN
- Prędkość graniczna
- 4 300 obr/min
- Prędkość nominalna
- 3 000 obr/min
- Waga
- 0,44 kg
- Promień fazy r
- 1 mm
- Elementy toczne
- Kulkowe
- Typ obciążenia
- Osiowe
Krótko o produkcie
51117: łożysko kulkowe wzdłużne marki SKF. Średnica wewnętrzna d 85 mm, średnica zewnętrzna D 110 mm, wysokość montażowa T 19 mm. Nośność dynamiczna C 44,9 kN, nośność statyczna C0 146 kN, prędkość graniczna 4300 obr/min, masa 0,44 kg.
Przenosi tylko obciążenie osiowe: jednokierunkowe w jednym kierunku, dwukierunkowe w obu. Nie przenosi obciążenia promieniowego, wał musi ustalać inna podpora.
Gdzie się stosuje
Pionowe wały mieszadeł i wirówek, stoły i wieńce obrotowe, podnośniki śrubowe, kły i koniki obrabiarek, przekładnie ślimakowe jako podpora siły osiowej. Zawsze pracuje w parze z łożyskiem poprzecznym, które centruje wał.
Kiedy nie stosować
Nie stosować zamiast łożyska skośnego ani stożkowego: ten typ w ogóle nie przenosi składowej promieniowej. Pierścienie się przekoszą, kulki naprą na koszyk i go zniszczą, a węzeł się zablokuje. Nie może też być jedyną podporą wału, bo nie ma czym go centrować. Trzeba pamiętać o dolnej granicy: przy zbyt małym obciążeniu kulki ślizgają się zamiast toczyć, dlatego minimalne obciążenie osiowe musi zapewnić sprężyna lub ciężar węzła.
Dane techniczne mają charakter informacyjny. Rysunki mogą nie odzwierciedlać wszystkich cech konstrukcyjnych.
