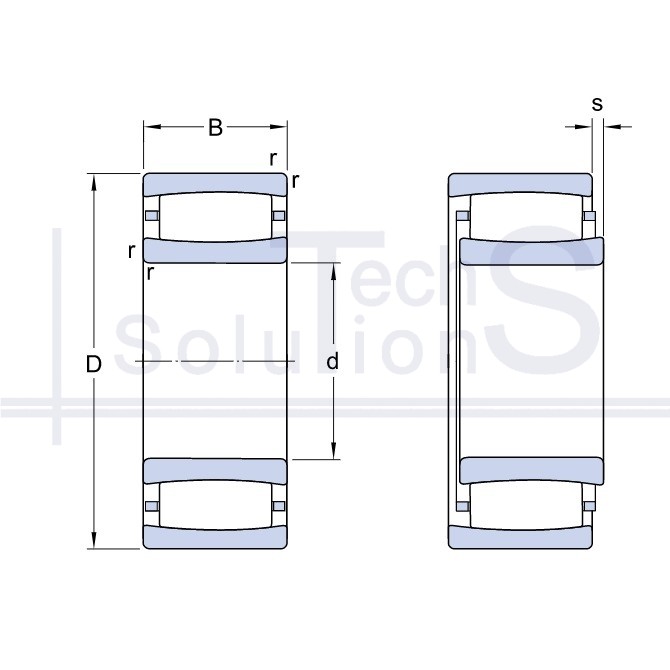

Toroidalne wałeczkowe C 2216 C3 SKF 80 × 140 × 33 mm
Charakterystyka
C 2216 C3 SKF
- Oznaczenie
- C 2216 C3
- Producent
- SKF
- Średnica wewnętrzna d
- 80 mm
- Średnica zewnętrzna D
- 140 mm
- Szerokość B
- 33 mm
- Nośność dynamiczna C
- 220 kN
- Nośność statyczna C0
- 250 kN
- Prędkość graniczna
- 6 000 obr/min
- Prędkość nominalna
- 4 300 obr/min
- Waga
- 2,05 kg
- Promień fazy r
- 2 mm
- Luz promieniowy
- C3
- Elementy toczne
- Toroidalne wałeczkowe
- Typ obciążenia
- Promieniowe
- Dopuszczalne przesunięcie osiowe s
- 9,1 mm
Krótko o produkcie
C 2216 C3: łożysko toroidalne marki SKF. Średnica wewnętrzna d 80 mm, średnica zewnętrzna D 140 mm, szerokość B 33 mm. Nośność dynamiczna C 220 kN, nośność statyczna C0 250 kN, prędkość graniczna 6000 obr/min, masa 2,05 kg.
Długie, wypukłe wałeczki na toroidalnych bieżniach: kompensuje zarówno niewspółosiowość, jak i przesunięcie osiowe wału wewnątrz łożyska, nie przenosząc dodatkowego obciążenia na podporę.
Gdzie się stosuje
Podpora swobodna długich wałów, które wydłużają się od ciepła: cylindry suszące maszyn papierniczych, wentylatory, bębny przenośników, walce, napędy z dużym rozstawem podpór. Pierścień zewnętrzny może przy tym być osadzony w korpusie ciasno.
Kiedy nie stosować
Nie przenosi obciążenia osiowego, dlatego nie może być podporą ustalającą i nie zastępuje łożyska baryłkowego. Na wale musi być druga podpora, która ustala wał osiowo.
